玻璃纤维加固聚酰胺基(PA)超级高科技聚合体。黑色,亚光饰面。
自润滑玻璃纤维加固聚酰胺基 (PA) 高科技聚合体,黑色,亚光饰面。

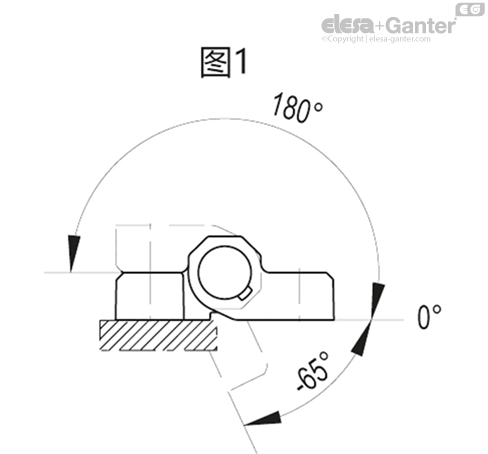

最大 245°(在 -65° 至 +180° 之间,0° = 两个互相连接的表面处于同一平面上的情况),参见图 1。
切勿超过旋转角度限值,以免损害铰链的机械性能。
要选择使用类型适宜、数量恰当的铰链,参见 安装指引.
紧凑的尺寸使产品易于安装。
CFM-PCN 铰链可与集成电缆的铰链组合使用 CFM-PC.
| 强度测试 | 轴向负载 | 径向负载 | 90° 角负载 | |||
| 说明 | 最大工作载荷 Ea [N] | 破坏载荷 Ra [N] | 最大工作载荷 Er [N] | 破坏载荷 Rr [N] | 最大工作载荷 E90 [N] | 破坏载荷 R90 [N] |
| CFM.PCN-SH | 900 | 2300 | 1100 | 3700 | 1200 | 3500 |
| CFM.PCN-B | 1500 | 2700 | 1000 | 3400 | 1000 | 2600 |
