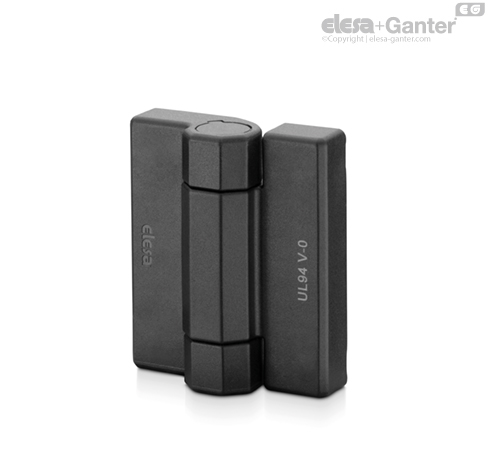

CFM-PCN-AE-V0-B 铰链 带螺纹盲孔的衬套

材料

通过认证的自熄性 UL-94 V0 玻璃纤维加固聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。

旋转销

自润滑玻璃纤维加固聚酰胺基 (PA) 超级高科技聚合体，黑色。

标准型号

• CFM-PCN-AE-V0-SH: 用于沉头螺钉的通孔。

• CFM-PCN-AE-V0-B: 带螺纹盲孔的黄铜衬套。

旋转角度 （近似值）

最大 245°（在 -65° 至 +180° 之间，0° = 两个互相连接的表面处于同一平面上的情况），参见图 1。

切勿超过旋转角度限值，以免损害铰链的机械性能。

要选择使用类型适宜、数量恰当的铰链，参见 安装指引.
