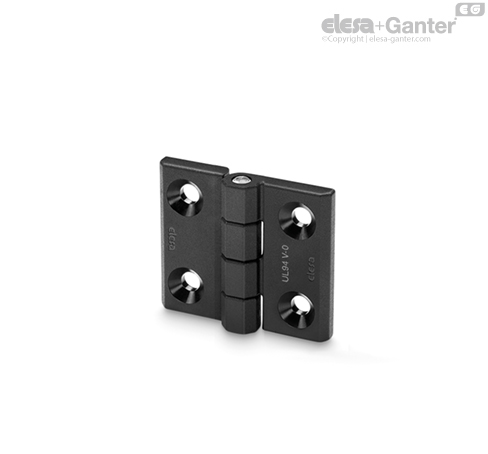

通过认证的自熄性 UL-94 V0 玻璃纤维加固聚酰胺基 (PA) 高科技聚合体,黑色,亚光饰面。
AISI 303 不锈钢。
适用于埋头螺钉的通孔。
对于某些区域,特定法规要求使用能够防止火灾风险的材料,CFM-AE-V0 铰链可用于所有这类区域。
最大270°(在-90°至+180°之间,0°指两个互相连接的表面处于同一平面上的情况)。
切勿超过旋转角度限值,以免损害铰链的机械性能。
要选择使用类型适宜、数量恰当的铰链,参见 安装指引.
| 强度测试 | 轴向负载 | 径向负载 | 90° 角负载 | |||
| 说明 | 最大工作载荷 Ea [N] | 破坏载荷 Ra [N] | 最大工作载荷 Er [N] | 破坏载荷 Rr [N] | 最大工作载荷 E90 [N] | 破坏载荷 R90 [N] |
| CFM.30 AE-V0 SH-4 | 300 | 1200 | 700 | 1700 | 500 | 800 |
| CFM.40 AE-V0 SH-5 | 600 | 1200 | 900 | 1700 | 550 | 900 |
| CFM.50 AE-V0 SH-6 | 800 | 2200 | 1900 | 3500 | 1000 | 1400 |
| CFM.60 AE-V0 SH-6 | 1100 | 2000 | 1800 | 3500 | 1200 | 1600 |
| CFM.60 AE-V0 SH-8 | 1100 | 2000 | 1800 | 3500 | 1200 | 1700 |
如果超过最大静载荷,材料可能会破裂,影响铰链的性能。显然,必须根据具体应用的重要性和安全水平,对该值应用合适的系数。
