主要规格
材料
高弹性聚酰胺基（PA）高科技聚合体。黑色，亚光饰面。
旋转销
AISI 303 不锈钢。
标准型号

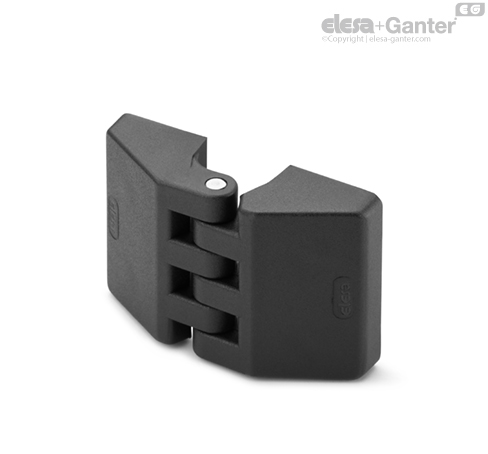

- CFE-B: 镀镍铜衬套，带螺纹孔。
- CFE-p: 镀镍钢制螺杆。
- CFE-CH: 带用于安装圆柱头螺钉的通孔。
- CFE-B-p: 镀镍黄铜毂带螺纹孔与镀镍黄铜螺杆。

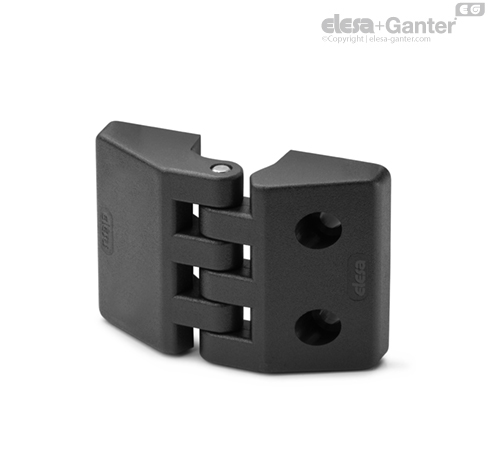

- CFE-B-CH: 带螺纹孔镀镍铜毂和用于柱头螺钉的通孔。
- CFE-p-CH: 镀镍钢制螺杆和用于柱头螺钉的通孔。
通用信息
应用
此类铰链特别适用于带垫片的门。
旋转角度 （近似值）
最大200°，在-80°至+120°之间（0°=两个互相连接的表面处于同一平面上的情况）。
切勿超过旋转角度限值，以免损害铰链的机械性能。
要选择使用类型适宜、数量恰当的铰链，参见 安装指引.
| 强度测试 | 轴向受力强度 | 径向受力强度 | 90° 角受力强度 |
 |  |  |
| 说明 | 最大工作载荷
Ea [N] | 破坏载荷
Ra [N] | 最大工作载荷
Er [N] | 破坏载荷
Rr [N] | 最大工作载荷
E90 [N] | 破坏载荷
R90 [N] |
| CFE.30 B-M3 | 50 | 660 | 140 | 1040 | 50 | 310 |
| CFE.30 p-M3x13 | 40 | 460 | 110 | 1040 | 60 | 560 |
| CFE.30 CH-3 | 50 | 640 | 120 | 980 | 20 | 300 |
| CFE.30 B-M3-p-M3x13 | 40 | 460 | 110 | 1040 | 50 | 310 |
| CFE.30 B-M3-CH-3 | 50 | 640 | 120 | 980 | 20 | 300 |
| CFE.30 p-M3x13-CH-3 | 40 | 460 | 110 | 980 | 20 | 300 |
| CFE.40 B-M4 | 90 | 1110 | 230 | 1920 | 60 | 590 |
| CFE.40 p-M4x18 | 90 | 1110 | 300 | 2440 | 60 | 590 |
| CFE.40 CH-4 | 150 | 1580 | 370 | 2460 | 80 | 1210 |
| CFE.40 B-M4-p-M4x18 | 90 | 1110 | 230 | 1920 | 60 | 590 |
| CFE.40 B-M4-CH-4 | 90 | 1110 | 230 | 1920 | 60 | 590 |
| CFE.40 p-M4x18-CH-4 | 90 | 1110 | 300 | 2440 | 60 | 590 |
| CFE.48 B-M5 | 160 | 1260 | 440 | 2890 | 190 | 1290 |
| CFE.48 p-M5x17 | 190 | 1900 | 310 | 2870 | 160 | 1190 |
| CFE.48 CH-5 | 300 | 2160 | 410 | 2850 | 150 | 1440 |
| CFE.48 B-M5-p-M5x17 | 160 | 1260 | 310 | 2870 | 160 | 1190 |
| CFE.48 B-M5-CH-5 | 160 | 1260 | 410 | 2850 | 150 | 1290 |
| CFE.48 p-M5x17-CH-5 | 190 | 1900 | 310 | 2850 | 150 | 1190 |
| CFE.66 B-M6 | 530 | 4160 | 500 | 2480 | 310 | 2250 |
| CFE.66 p-M6x16 | 240 | 2670 | 700 | 3490 | 270 | 1830 |
| CFE.66 CH-6 | 440 | 3160 | 690 | 3450 | 260 | 2920 |
| CFE.66 B-M6-p-M6x16 | 240 | 2670 | 500 | 2480 | 270 | 1830 |
| CFE.66 B-M6-CH-6 | 440 | 3160 | 500 | 2480 | 260 | 2250 |
| CFE.66 p-M6x16-CH-6 | 240 | 2670 | 690 | 3450 | 260 | 1830 |
