主要规格
材料
高弹性聚酰胺基(PA)高科技聚合体。黑色,亚光饰面。
旋转销
AISI 303 不锈钢。
标准型号
- CFF-B: 镀镍铜衬套,带螺纹孔。

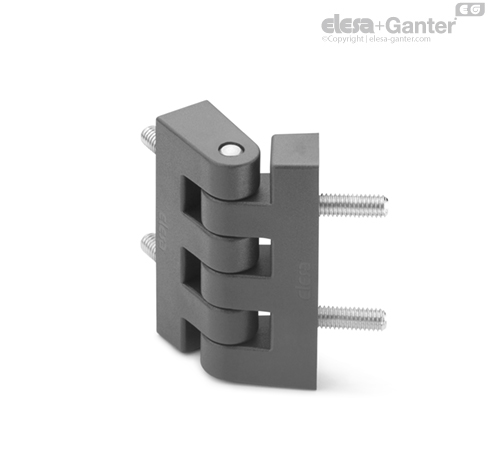

- CFF-p: 镀镍钢制螺杆。
- CFF-B-p: 带螺纹孔镀镍铜毂和镀镍钢制螺杆。
通用信息
旋转角度 (近似值)
最大200°,在-10°至+190°之间(0°=两个互相连接的表面处于一个正确角度的情况)。
切勿超过旋转角度限值,以免损害铰链的机械性能。
要选择使用类型适宜、数量恰当的铰链,参见 安装指引-.
| 强度测试 | 轴向受力强度 | 径向受力强度 | 径向受力强度 |
 |  |  |
| 说明 | 最大工作载荷 Ea [N] | 破坏载荷 Ra [N] | 最大工作载荷 Er [N] | 破坏载荷 Rr [N] | 最大工作载荷 E90 [N] | 破坏载荷 R90 [N] |
| CFF.30 B-M3 | 100 | 1030 | 150 | 1190 | 90 | 600 |
| CFF.30 p-M3x13 | 120 | 900 | 160 | 1020 | 80 | 560 |
| CFF.30 B-M3-p-M3x13 | 100 | 900 | 150 | 1020 | 80 | 560 |
| CFF.40 B-M4 | 180 | 1780 | 290 | 1950 | 150 | 1160 |
| CFF.40 p-M4x18 | 170 | 1490 | 140 | 1220 | 120 | 710 |
| CFF.40 B-M4-p-M4x18 | 170 | 1490 | 140 | 1220 | 120 | 710 |
| CFF.48 B-M5 | 370 | 3250 | 480 | 2890 | 150 | 1870 |
| CFF.48 p-M5x17 | 220 | 2200 | 370 | 2480 | 140 | 1200 |
| CFF.48 B-M5-p-M5x17 | 220 | 2200 | 370 | 2480 | 140 | 1200 |
| CFF.66 B-M6 | 310 | 4660 | 860 | 4880 | 340 | 2770 |
| CFF.66 p-M6x16 | 310 | 2410 | 590 | 3520 | 220 | 1420 |
| CFF.66 B-M6-p-M6x16 | 310 | 2410 | 590 | 3520 | 220 | 1420 |
