主要规格
材料
玻璃纤维加固聚酰胺基(PA)高科技聚合体,黑色,亚光饰面。
带八角槽的调节销
聚甲醛基(POM)高科技聚合体,黑色。
标准型号
- CFN-B: 镀镍铜衬套,带螺纹孔。

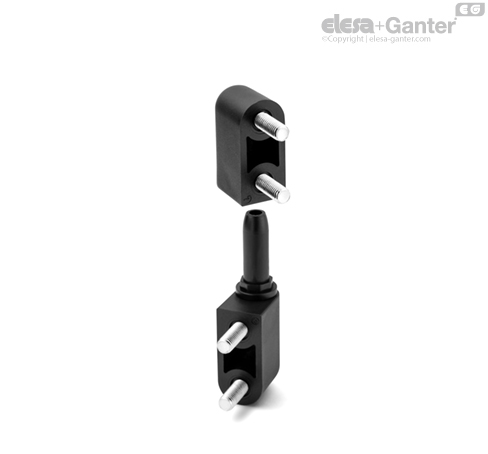

- CFN-p: 镀镍钢制螺杆。
- CFN-B-p: 带螺纹孔镀镍铜毂和镀镍钢制螺杆。
- CFN-p-B: 镀镍钢制螺杆和用于圆柱头螺钉的通孔, 黃銅鍍鎳的老闆用螺紋孔。
通用信息
特征
CFN.符合剝離鉸鏈(ELESA专利),设计用于调节门与门框间可能出现的错位。
要选择使用类型适宜、数量恰当的铰链,参见 安装指引.
| 强度测试 |
| 轴向受力强度 | 径向受力强度 |
 |  |
| 平行平面 | 垂直平面 | 平行平面 | 垂直平面 |
最大工作载荷 Ea [N] | 最大工作载荷 Er [N] |
| 590 | 200 |
对于超过表中所示的负载值,在铰链上发生的弹性变形使得断裂载荷无意义。
应用说明
安装说明
- 将带八角形插槽的铰链本体安装到门框上,另两片带圆柱形插槽的合页则安装到门板上。
- 通过对齐销与铰链上所刻的指示槽,将带八角槽的销插入安装在门框上的两片铰链本体。
- 对齐铰链本体上的销,以完成门板安装。
门的调节
当门与门框产生偏移,可通过顺时针或逆时针转动销的八角槽,以调节门的倾角。
逆时针转动销,距离S增加(+0.5),顺时针转动销,距离S减少(-0.5)。
偏移调节
每个转动销均有八个不同的调整位置,可调节与门框不在一条直线上的门。为使门板于门框处于同一直线,两个铰链上的转动销必须同步调节。
调节示例
如门的底部偏移
为使门与门框处在一条直线上,应逆时针转动铰链1的销45°或将铰链2的销顺时针转动90°。
如果门的顶部偏移
为使门与门框处在一条直线上,应逆时针转动铰链1的销45°或将铰链2的销顺时针转动90°。
