主要规格
材料
玻璃纤维加固聚酰胺基（PA）高科技聚合体，黑色 ，亚光饰面，抗紫外线。
弹簧
不锈钢。
标准型号
通过 M5 圆柱头螺钉通孔进行安装。
不带螺钉罩盖
- CFVT-CH: 无止动（自由转动）

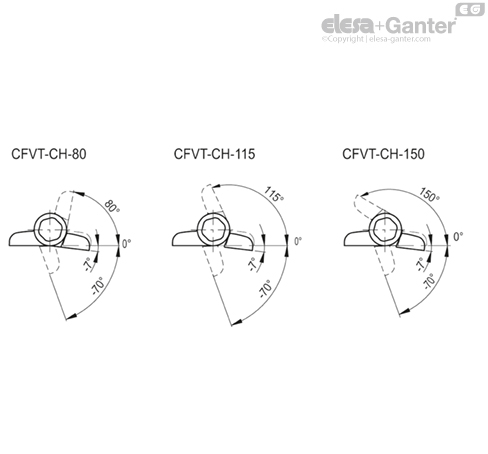

- CFVT-CH-80: 呈角度止动 -70° /-7° / 80°, 抵抗扭矩值 0.7 Nm 或 1.1 Nm 或 1.7 Nm.
- CFVT-CH-115: 呈角度止动 -70° /-7° / 115°, 抵抗扭矩值 0.7 Nm 或 1.1 Nm 或 1.7 Nm.

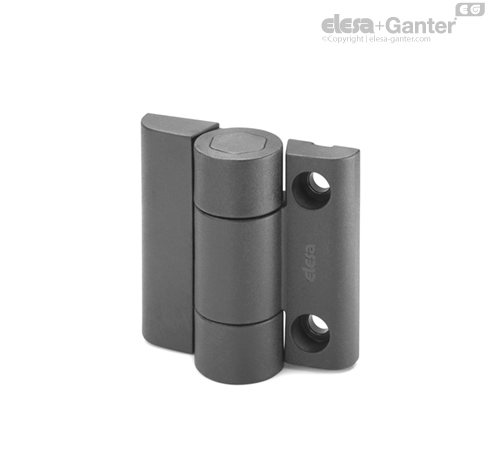

- CFVT-CH-150: 呈角度止动 -70° / -7° / 150°, 抵抗扭矩值 0.7 Nm 或 1.1 Nm 或 1.7 Nm.
通用信息

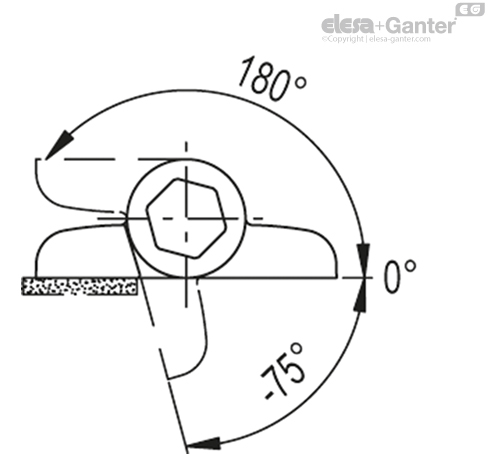

旋转角度 （近似值）
最大旋转角度为255°(0°状态下两个相接表面处于同一平面的情况下，-75° 和 +180°）
切勿超过旋转角度限值，以免损害铰链的机械性能。
抵抗转矩
对应释放止动状态下铰链所施加扭矩的阻抗扭矩。
铰链已进行了超过20000次的开关循环测试，抵抗扭矩值保持不变。
特征及应用
该止动装置（ELESA专利）可将门定位在三个位置。
当铰链在相对于止动位置+/- 25°的范围内时，由于内部装置的原因，铰链会定位到最近的止动位置（图1）。
在没有施加载荷的特殊测试中检测到的值。
要选择使用类型适宜、数量恰当的铰链，参见 安装指引.
| 强度测试 | 轴向受力强度 | 径向受力强度 | 90° 角受力强度 |
 |  |  |
| 说明 | 最大工作载荷
Ea [N] | 破坏载荷
Ra [N] | 最大工作载荷
Er [N] | 破坏载荷
Rr [N] | 最大工作载荷
E90 [N] | 破坏载荷
R90 [N] |
| CFVT | 300 | 2100 | 400 | 1900 | 250 | 1800 |
附件
可按需提供的配件
聚酯基（PBT）高科技聚合体盖帽，黑色，亚光饰面，易于咬接式安装 (参见 CA.CFVT.).
