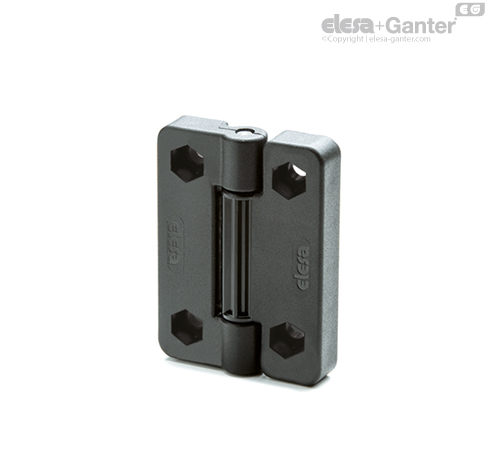

CFV-EH 止动铰链 用于六角头螺钉的通孔

旋转角度 （近似值）

最大210°（-90°到+120°，其中0°是相连接表面处于同一平面时的值）。

切勿超过旋转角度限值，以免损害铰链的机械性能。

制动装置（ELESA专利）允许门在四个不同的位置制动（-90°、0°、+70°、+115°）。

要选择使用类型适宜、数量恰当的铰链，参见 安装指引.

抵抗转矩

所有制动位置保证一个大约 1.5 或 3 Nm 的阻力矩（这也是解除铰链制动所需施加的扭矩）。

铰链已进行了超过20000次的开关循环测试，抵抗扭矩值保持不变。





强度测试	轴向受力强度		径向受力强度		70°和115°角应变		90° 角受力强度
说明	最大工作载荷 Ea [N]	破坏载荷 Ra [N]	最大工作载荷 Er [N]	破坏载荷 Rr [N]	最大工作载荷 E70和E115 [N]	断裂载荷 R70和R115 [N]	最大工作载荷 E90 [N]	破坏载荷 R90 [N]
CFV.65 SH-6	1320	4480	2070	5060	2150	3170	1630	3380
CFV.65 EH-6	1520	3840	1940	4900	1430	3660	970	3140
