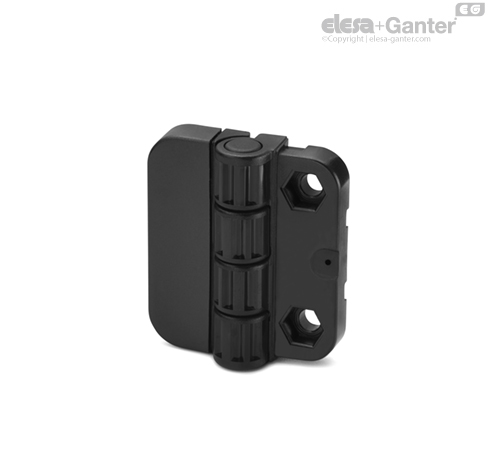

CFP-EH 止动铰链 用于六角头螺钉的通孔

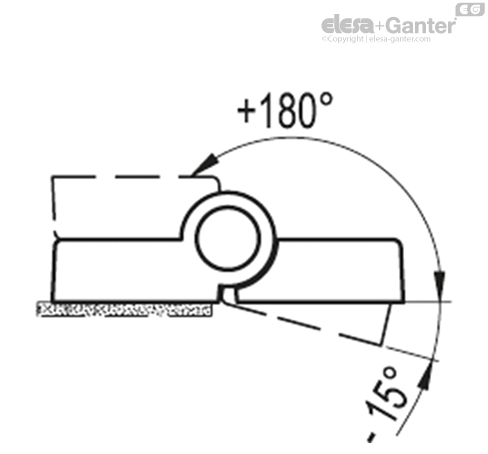

旋转角度 （近似值）

• 最大195°，在-15°至180°之间（0°=两个互相连接的表面处于同一平面上的情况）。
• 切勿超过旋转角度限值，以免损害铰链的机械性能。
• 该铰链可与 CFQ.，两者采用相同设计，后者不带定止位。

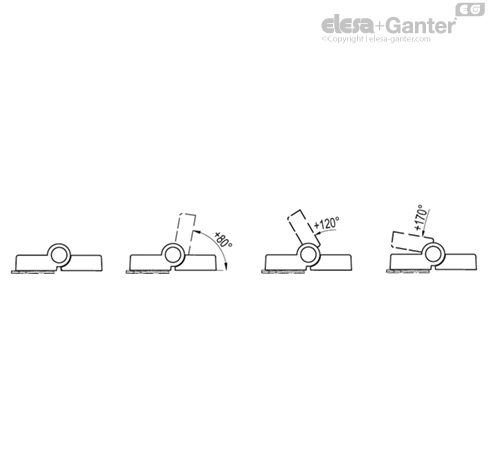

• 止动装置 (ELESA 专利) 允许门定位在四个不同位置 (0°, +80°, +120°, +170°)。
• 要选择使用类型适宜、数量恰当的铰链，参见 安装指引.

抵抗转矩

所有止动位置，在定位扭矩为1.1Nm的情况下，可保证10，000次开合（所施加的扭矩必须能够达到释放铰链的止动装置的要求）。

该铰链通过10，000余次开合循环测试，阻力矩保持不变。







强度测试
轴向受力强度		径向受力强度		80°和90°角的應力		120°角應變		170°角應力		抵抗转矩
最大工作载荷 Ea [N]	破坏载荷 Ra [N]	最大工作载荷 Er [N]	破坏载荷 Rr [N]	最大工作载荷 E80和E90 [N]	断裂载荷 R80和R90 [N]	最大工作载荷 E120 [N]	断裂载荷 R120 [N]	最大工作载荷 E170 [N]	断裂载荷 R170 [N]	[Nm]
300	1220	350	1970	345	620	285	855	400	1410	1.1
