适用于埋头螺钉的通孔。

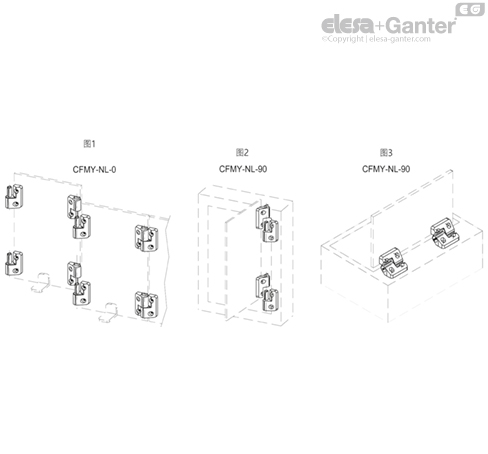

耦合角 0 度:适用于快速创建可轻松修改或移动的周边防护或分隔物(图 1)。

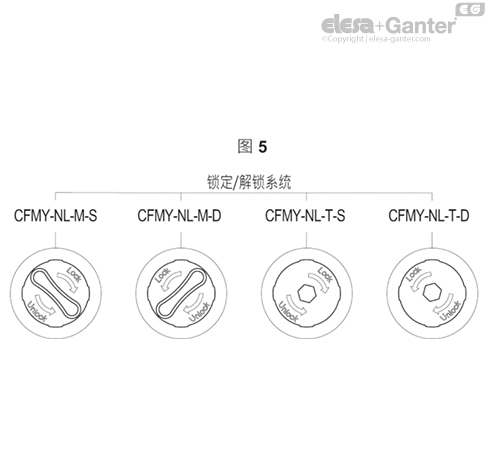

带内置键的锁定/解锁系统:
带六角键的锁定/解锁系统:
90 度耦合角:适用于组装/拆卸位于结构上的门(图 2)。
带内置键的锁定/解锁系统:
带六角键的锁定/解锁系统:

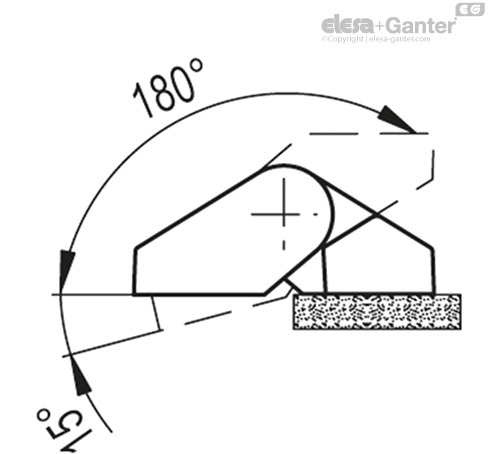

最大195°,在-15°至180°之间(0°=两个互相连接的表面处于同一平面上的情况)。
切勿超过旋转角度限值,以免损害铰链的机械性能。
要选择使用类型适宜、数量恰当的铰链,参见 安装指引.

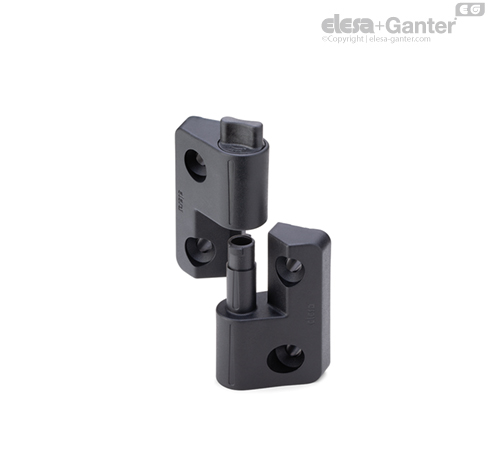

CFMY-NL 铰链是一种用于可拆卸门的铰链,带机械锁,可通过六角键或键激活,使铰链的两侧轴向锁定在一起,从而防止门意外地抬起和滑出。
因此,该机械锁允许将产品应用于水平轴门(舱口型),即使在意外打开的情况下也能防止拉出(图 3)。
| 强度测试 | 轴向应力* | 径向负载 | 90° 角负载 |
| 说明 | 最大极限静态载荷 Sa [N] | 最大极限静态载荷 Sr [N] | 最大极限静态载荷 S90 [N] |
| CFMY.60-NL | 500 | 700 | 700 |
最大静载荷是这样的值,在该值以上材料可能破裂,从而损害铰链功能。 显然,根据特定应用的重要性和安全水平,必须对该值应用合适的因子。
* 以相反方向将两侧耦合

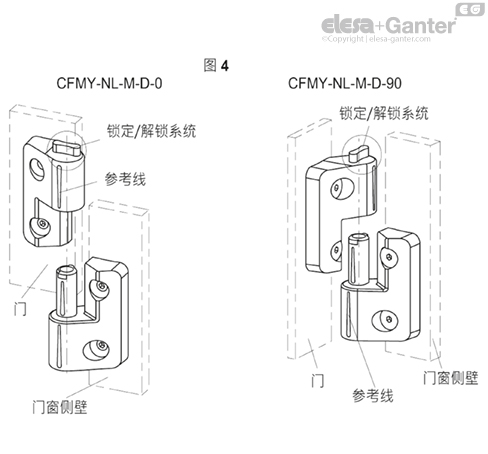

0° 耦合角:
90° 耦合角:
