主要规格
材料
玻璃纤维加固聚酰胺基 (PA) 高科技聚合体，黑色，亚光饰面。
销
AISI 303 不锈钢。
弹簧
不锈钢弹簧。
标准型号

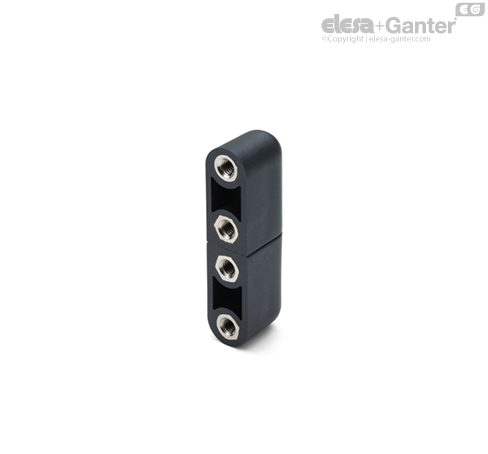

- CFNR-B-p: 带螺纹孔的镀镍黄铜凸台（安装在门窗侧壁端）或镀镍钢螺杆（安装在门端）。
- CFNR-p-B: 镀镍钢螺杆（安装在门窗侧壁端）和带螺纹孔的镀镍黄铜凸台（安装在门端）。
后缀表示所需的功能（根据弹簧类型和铰链位置在闭合或打开时返回，见图 1）：
通用信息
特征
CFNR 铰链设有内置弹簧系统（Elesa 专利），可在闭合或断开时自动将门回位。
销被固定在铰链主体中，该铰链主体将弹簧保持在适当位置，在 270° 下具有0.30Nm 的最大闭合或断开回位扭矩。
铰链的扭矩随着开合的角度逐步变化。
在特定的疲劳应力测试中，复位弹簧超过 15,000 次循环，同时保持相同的扭矩值。
装有两个铰链且允许弹簧回位的门，其最大重量为 5Kg。 该值来自实验室结构测量尺寸约为 0.7 m×0.7 m 的测试结果，具有指示性。
建议始终检查是否针对预期应用执行了正确的操作。
它们可以被安装在折叠金属板箱门上。
| 强度测试 |
| 轴向负载 | 径向负载 |
 |  |  |  |
| 平行平面 | 垂直平面 | 平行平面 | 垂直平面 |
最大工作载荷
Ea [N] | 最大工作载荷
Er [N] |
| 600 | 100 |
当负载高于此处所示的工作负载时，铰链可能变形，例如导致改变铰链本身的几何形状，从而影响其功能。
应用说明
安装说明
根据门窗侧壁相对于门的位置和所需功能，通过选择正确的后缀来为位置 A 和 B 选择所需的铰链。
- 将带旋转销的铰链主体安装在门窗侧壁上，在将主体锁定在表面前将铰链预紧 90°。
| 门窗侧壁位置 | 所需功能 | 铰链定位 |
| 位置 A | 位置 B |

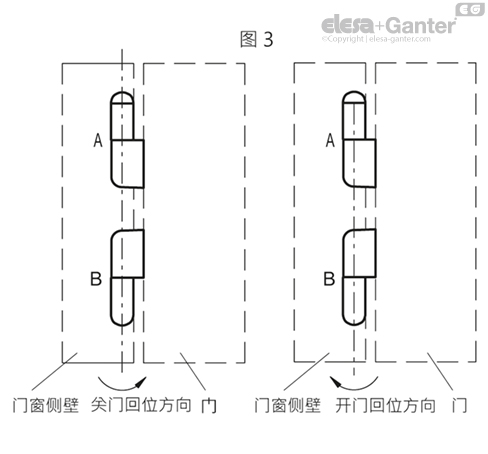

| 门左侧（图 3） | 闭合时弹簧回位 | CFNR-D-030 | CFNR-S-030 |
| 断开时弹簧回位 | CFNR-S-030 | CFNR-D-030 |

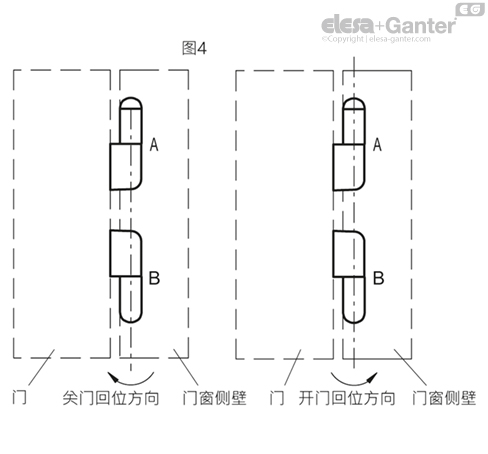

| 门右侧（图 4） | 闭合时弹簧回位 | CFNR-S-030 | CFNR-D-030 |
| 断开时弹簧回位 | CFNR-D-030 | CFNR-S-030 |
附件
附件

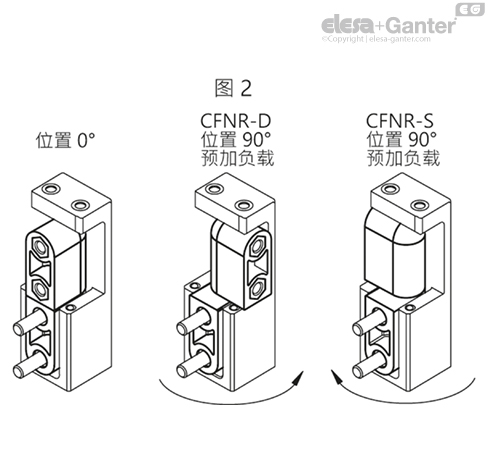

为了便于铰链及其组件在门上进行 90° 预紧操作，可以使用该工具 MT-CFNR （参见图 2）在安装期间将铰链保持在预紧位置。
