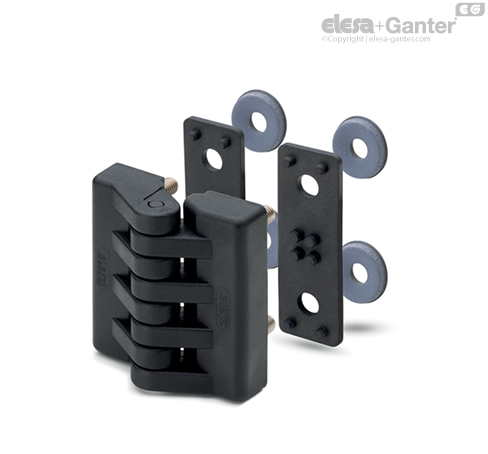

CFAX-p-IP 具有密封圈的铰链 螺杆

旋转角度 （近似值）

最大 215° ，范围在-35° 和+180°之间 （0°=两个互相连接的表面处于同一平面上的情况）。

切勿超过旋转角度限值，以免损害铰链的机械性能。

要选择使用类型适宜、数量恰当的铰链，参见 安装指引.

特征

CFAX-IP 铰链可实现密封，防护等级高达 IP69K。

防护等级在两个方向上都保持不变：从外部到内部以及从内部到外部，防护均相同。



强度测试	轴向负载		径向负载		90° 角负载
说明	最大工作载荷 Ea [N]	破坏载荷 Ra [N]	最大工作载荷 Er [N]	破坏载荷 Rr [N]	最大工作载荷 E90 [N]	破坏载荷 R90 [N]
CFAX.49-B-M5-IP	400	2400	440	2760	170	1320
CFAX.49-p-M5x14-IP	370	3070	360	2400	200	900

安装说明

• 将矩形密封圈安装在铰链后面。

• 将铰链安装在门外侧。

• 将密封圈与固定孔对齐，使密封圈朝向门。

• 根据门的厚度，使用所需长度的螺钉 (CFAX-B-IP) 或螺母 (CFAX-p-IP) 锁定铰链。
