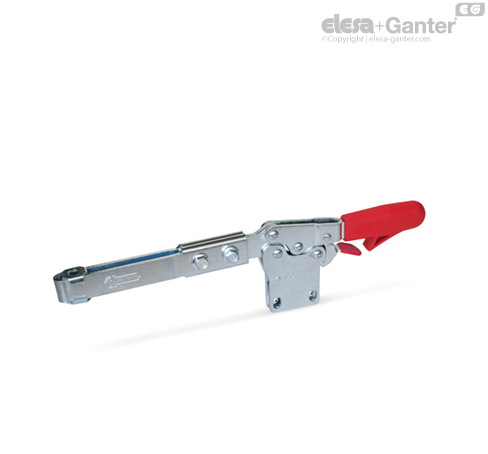

GN 820.4-VL 铰接夹 钢制，夹紧臂延长，带槽孔和两个法兰垫圈

GN 820.4铰接夹具有安全功能，在夹紧期间，带预载弹簧的钩形安全闩锁能保证锁定连接。 防止由于振动或意外误操做引起的松开或打开。要打开和释放夹具，向上拉动手柄以松开钩形安全闩锁机构（单手操作）。

基于铰接工作原理：臂杆与夹紧杆的运动方向相反。 并且用于夹紧动作只需要较少的空间，

U形拉杆款式的铰接夹，带有两个法兰垫圈(NL型)，可适配特殊的夹紧螺钉。NLC型还包括带氯丁橡胶端头的夹紧螺栓。

PL款型不仅可通过焊接锁扣适配特殊夹紧元件，还可用拉杆配合 GN 809 夹具将工件固定到位。

U形拉杆款式的铰接夹，带有两个法兰垫圈（VL型），可适配特殊的夹紧螺钉。VLC型还包括带氯丁橡胶端头的夹紧螺栓。

• 铰接夹的通用信息

• 主轴组件

• 夹紧螺钉

• 夹紧螺栓支架 GN 801 (用于NL型和VL型)

• 夹紧螺栓支架 GN 809 (用于PL型)

• 夹紧臂延长器 GN 809.1 (用于PL型)

• 夹紧臂延长器 GN 801.1 (用于NL型和VL型)

• 夹紧臂延长器 GN 801.2 (用于NL型和VL型)

• 不锈钢特性
