信息

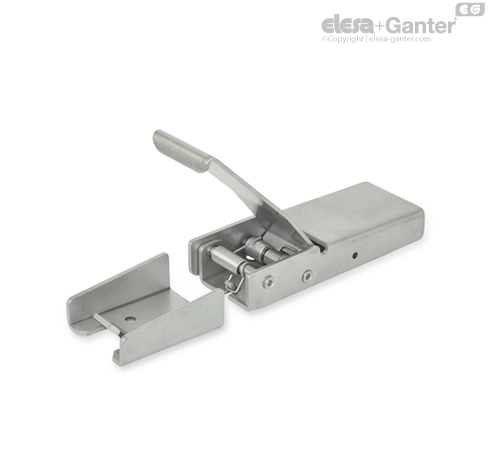

钩形夹GN 8330的突出特点是优异的性能与设计。集成的弹簧装置将锁定杆和夹紧钩保持在打开位置,使之能够轻松操作。
一旦超过顶死点,金属片的弹性会使钩形夹闭合。在夹紧位置,钻孔间距要求为2.
钩形夹经过行程w,被其连接的元件可在夹紧过程中聚拢。
此钩形夹带有弹簧开口销,可以防止意外打开。弹簧开口销置于d2安装孔内,也可以通过d2密封。表中给出的保持力是指导值,针对钩形夹承受的静态拉伸负载。当然,根据不同的使用环境及条件(例如,暴露于振动或冲击时)保持力可能受影响。
下表所示的值,是作用于钩形夹潜在静态拉伸张力指导值。钩形夹的使用场合的状况(暴露在振动、冲击下),可能对其夹持力产生不利影响。
必须采用带内凹平头的螺钉才能确保其实现正常功能。钻孔板也可使用普通铆钉安装。
功能描述
如果不操作(即不在夹紧位置),则锁定杆和夹紧钩由两个扭力弹簧保持在图示的位置。
对于夹紧动作,夹紧钩被压入卡锁支架中,并且锁紧杆同时变成起始(夹持)位置。
