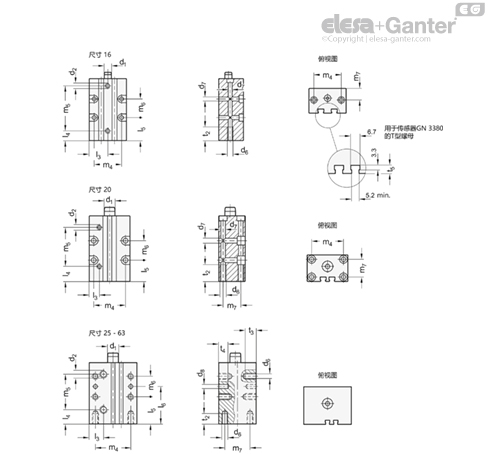

GN 875-A 摆动夹 夹紧臂带槽孔和两枚法兰垫圈

GN 875摆动夹具适用于夹持点在工件上方，且工件可自由从上方装夹和拆卸的工况。

在执行夹紧动作时，首先夹紧臂旋转90°并降低，随后进行线性张紧运动。 夹持工件必须在夹紧行程内进行。

在安装摆动夹具时，张紧臂的角度方向可以任意设定。拧紧螺钉时，不得对活塞杆施加任何扭矩。因此夹紧臂必须被静止固定防止扭曲。

摆动夹具配有磁环活塞，因此可预先安装并通过传感器进行末端止动检测。

• 夹紧臂 GN 875.2

• 夹紧臂 GN 875.3

• 转接法兰 GN 875.4

• 传感器 GN 3380

• 夹紧螺钉 GN 708.1

• 气动夹列表
