BL型: 与夹紧臂平行
钢质 C45
聚四氟乙烯 (PTFE),绿色 FG
最大压力为10bar
当夹紧臂位于其冲程的末端时,GN 864 型强力夹达到最大夹紧力矩。 因此,工作行程的结束位置应尽量接近总行程的末端。

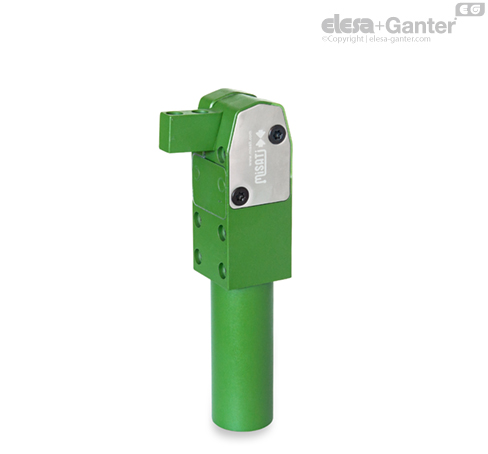

FG 型配有聚四氟乙烯 (PTFE) 防粘涂层,用于防止焊接喷涂和腐蚀。 带保护盖帽 GN 864.1 此外,该张紧机构还可以防止灰尘渗入。
这些气动强力夹(MISATI专利)用于在夹具和处理系统中夹紧、保持、夹持和定位工件。
这些强力夹的主要优点包括:

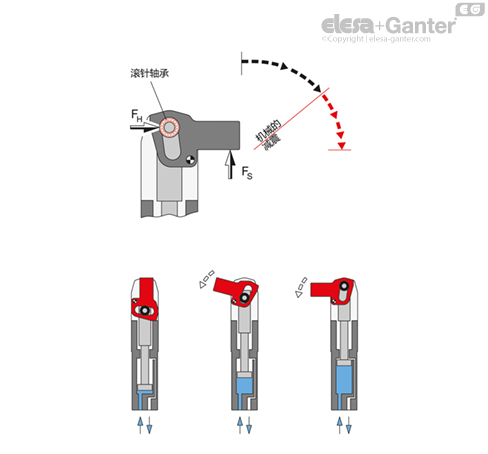

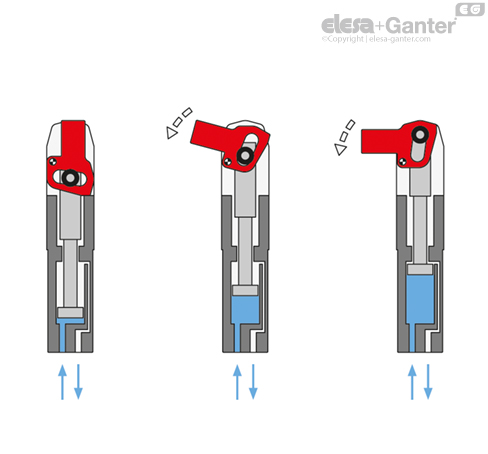

此处所示图纸说明了死点机构的工作原理。
活塞直径有20、32、40和50 mm可选,相应的夹紧力为60 Nm至475 Nm,远高于强力夹竞品。
强力夹的设计和构造可延长使用寿命。 经过功能测试证明,即使经过2000万次循环,它们仍然可以使用。
气动夹具的深层设计特性:
