GLB-1-RT 铰接式边缘导辊组件 圆柱形接触

特征及应用

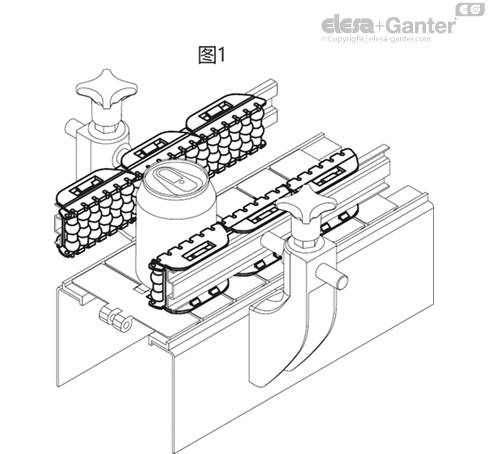

GLB-1边缘导辊组件为模块化，自支撑式结构，为传送带上的产品提供侧向导向。该导辊组件结构紧凑，适用于垂直高度有限的产品（图1）。

特别适用于潮湿环境。

根据待输送的产品，可按需推荐：

• GLB-1-RS: 用于罐装产品或塑料盒装产品的导向;

• GLB-1-RC: 用于纸箱装产品的导向，该辊筒提供流畅的导向效果;

• GLB-1-RT: 用于玻璃制品的导向，在玻璃意外破损时，滚辊的接触面便于排出碎屑。

该边缘导辊组件的铰接式设计允许构件整体弯曲，许用外部曲率半径为500mm，内部曲率半径为350mm。

标准模块单组供货长度为375mm，适用于40x8 mm规格的型材。







按需提供的特殊型号

• 边缘导辊带自支撑式结构和不同颜色的辊筒。

• 销体材质为缩醛树脂基（POM）高科技聚合体的边缘导辊组件。

可按需提供的配件

• PRA-GLB：AISI 304不锈钢型材，用于侧导轨。

• PRB-GLB：AISI 304不锈钢型材，用于侧导轨。
