主要规格
柄身
玻璃纤维加固聚酰胺基 (PA) 高科技聚合体,灰黑色,亚光饰面。
按钮
Elecolors 彩色高科技聚合体,光亮饰面。
标准型号
玻璃纤维增强高科技聚合物夹紧元件,带固定销,黑色,在突出部位刻有滚花,使得预紧更为便捷。
- ERW-B: 铜毂,带螺纹盲孔。
- ERW-SST: AISI 303 不锈钢毂,螺纹盲孔。
- ERW-p: 带镀锌钢螺杆,带倒角平头,符合 UNI 947 : ISO 4753 (参见 技术参数).

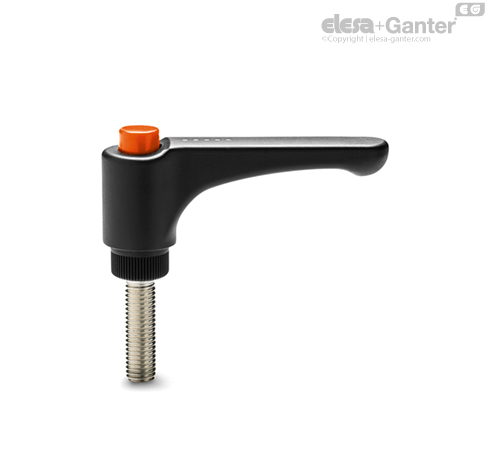

- ERW-SST-p: AISI 303 不锈钢螺杆,带倒角平头,符合 UNI 947 : ISO 4753 (参见 技术参数).
通用信息
特征及应用
特别适合因空间和操作模式关系,需要以平直柄身替代倾斜柄身的场合。
与其它类型带金属固定螺钉的可调节手柄相比,该解决方案可实现:
- 为操作者提供完全电绝缘
- 钢件部分无外露,不会锈蚀
- 手柄释放更舒适。
抗应力
可调节手柄通常用于重复紧固的场合,有些场合的使用频率很高。
因此,手柄单元的抗应力(即抗重复拧紧循环)尤为重要,特别是将拧紧力从手柄传递到螺纹元件(毂或螺杆)的齿形元件的强度。
通过我们实验室里能够模拟最恶劣工作条件的设备,进行多次试验后显示,ERW.78可调节手柄在施加490N力的情况下,也能够承受超过100,000次的紧固操作,且不会发生弯曲(如图)。
特殊的玻璃纤维加固高科技聚合体,使ELESA可调节手柄能够确保的抗应力值,远高于正常工况下要求保证的抗应力值。
应用说明
应用说明
抬起手柄杆,脱开夹紧装置齿状件,并将其返回至起始位置,以便夹紧。松开手柄杆,复位弹簧将自动使齿状件恢复到啮合状态。
