主要规格
凸轮柄身
玻璃纤维加固聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。
旋转销
光亮镀锌钢或AISI 303 不锈钢，带螺纹孔或螺杆。
连接及固定杆身与凸轮滑动基座的元件
聚酰胺基（PA）高科技聚合体，黑色。
凸轮滑动基座
聚酰胺基（PA）超级高科技聚合体，黑色。
可调节滚花环形螺母
聚酰胺基（PA）超级高科技聚合体，黑色。
标准型号
- LAC-B: 不通过可调节环形螺母定位，带有螺纹孔的旋转销采用镀锌钢制造。
- LAC-SST: 不通过可调节环形螺母定位，带有螺纹孔的旋转销采用AISI 303不锈钢制造。

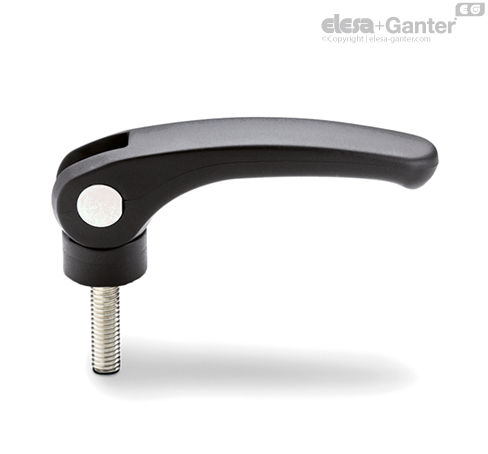

- LAC-p: 不通过可调节环形螺母定位，带有螺杆的旋转销采用镀锌钢制造，端部倒角平头符合UNI 947：ISO 4753 技术参数).
- LAC-SST-p: 不通过可调节环形螺母定位，带有螺杆的旋转销采用 AISI 303 不锈钢制造，端部倒角平头符合UNI 947：ISO 4753 技术参数).
- LAC-B-R: 通过可调节环形螺母定位，带有螺杆的旋转销采用镀锌钢制造。
- LAC-SST-R: 通过可调节环形螺母定位，含螺纹孔的旋转销采用AISI 303不锈钢制造。
- LAC-p-R: 由可调节环形螺母定位，旋转销带镀锌钢螺杆，倒角平头符合 UNI 947: ISO 4753 (参见 技术参数).
- LAC-SST-p-R: 通过可调节环形螺母定位，含螺纹孔的旋转销采用 AISI 303 不锈钢制造，带倒角平头，符合 UNI 947: ISO 4753技术参数).
通用信息
特征及应用
凸轮式夹紧杆是一种可实现快速并完全夹紧的装置。
LAC-R带有可调节环形螺母（ELESA专利），可实现快速、安全地夹紧。基座上滚花环形螺母，可在夹紧杆处于所需位置并锁紧的情况下，调整夹紧力。
其它型号
按需提供的特殊型号
凸缘夹，带连接元件，未钻孔，以便于清洁（足够数量时）。
应用说明
安装建议
LAC-B、LAC-SST、LAC-B-R 和 LAC-SST-R 带有螺纹孔。安装凸轮夹紧杆的螺纹伸出组件表面的长度必须高于终止位置的值为 h1 max，如表及图 1 所示。在连接部件时，用户需要注意螺纹旋至终止位置时是否达到 h1 max 高度值。
夹紧和调节说明
- LAC: 顺时针方向旋转凸轮杆，直至旋转终点。随后，按下杆身完成夹紧，杆身的支点是一个偏心凸轮，偏心凸轮通过旋转达到控制调节基座的目的。
- LAC-R: 顺时针方向旋转凸轮杆，直至旋转终点。
微调：顺时针或逆时针方向旋转滚花调节环形螺母调整夹紧力，然后将凸轮杆固定在所需位置。环形螺母标有最小和最大调节值，最多旋转半圈即可够满足调节需求。
夹紧：按下杆身，杆身的支点是一个偏心凸轮，偏心凸轮通过旋转达到控制调节基座的目的。
