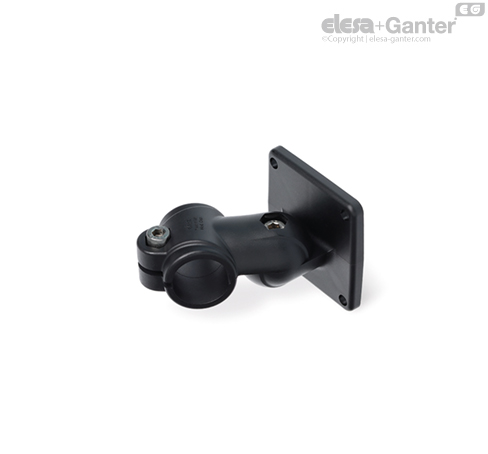

TCC-TP-PB-S 带安装底座和夹具的铰接头 无齿

特征

用外齿底座和内齿（36 齿）夹具组成的接头的可调节角度为 10°。

用无齿底座和无齿夹具组成的接头可任意角度调节。

管径为 30 ± 0.2 mm 管用夹具。

对于较小管径的管，可使用缩孔套筒 TCC-A （需单独订购）。

„s“平头螺钉可用该套件取代 TCC-KS.

技术参数

表中所示阻力值是在环境温度下的实验室测试中用螺钉拧到建议扭矩„C#“时测得的。

可按需提供的附件（需单独订购）

• TCC-A：缩孔套筒。

• TCC-KS：夹紧套件。

• GN 197：监视器底座。

• TCC-KV：螺钉和夹紧螺母。

• GN 990：连接管。
