MSX-B 连接夹 底座

特征及应用

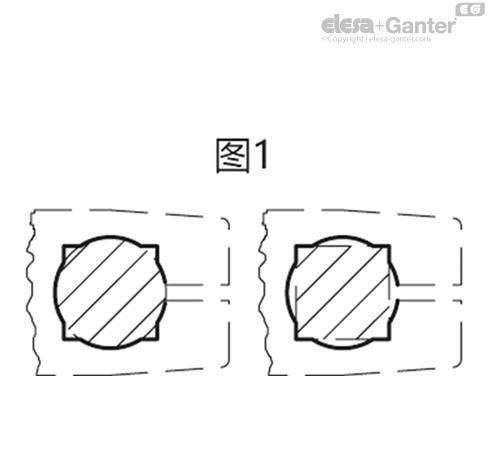

MSX.系列连接夹的安装孔形状，专门设计用于安装横截面为圆形和方形的管件；方形管件可防止元件的转动（参见图1）。

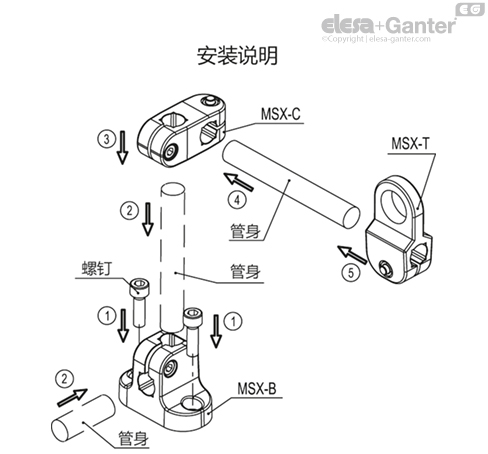

安装说明

1. 采用2枚M6内六角柱头螺钉（未随货提供）安装底座。
2. 将连接管装入底座上的孔内，拧紧固定螺钉以夹紧。最大拧紧扭矩 5 Nm。
3. 将连接管插入双向夹头的缩扩孔。
4. 安装其它连接管到双向夹头的孔内。
5. 在连接管上安装适宜的夹紧装置，有六种可选。元件定位后，拧紧固定螺钉以夹紧。推荐拧紧扭矩为 5 Nm。
