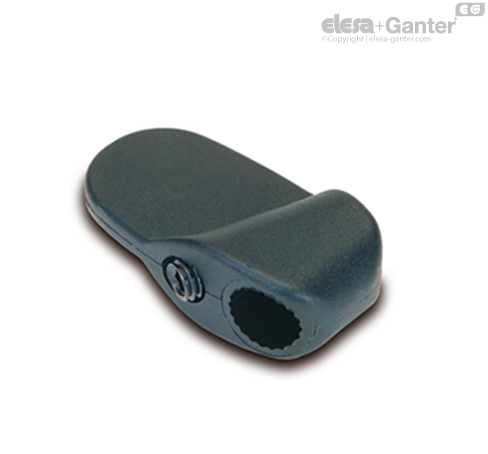

MSR.60-TA-TB-TC-TD-TE-TF 连接夹 夹紧装置

特征及应用

优势





安装说明

1. 采用2枚M6内六角柱头螺钉（未随货提供）安装底座。
2. 使用塑料槌将其中一个封闭帽轻轻敲入连接管末端，直至其就位。注意不要将封闭帽安装在用于安装底盘的管端。
3. 将所要连接的管插入底座的预置孔内，拧紧固定螺钉以夹紧，推荐拧紧扭矩5 Nm。
4. 将连接管插入双向夹头的缩扩孔。
5. 在连接管上安装封闭帽。
6. 将连接管插入双向夹头的缩扩孔。
7. 在连接管上安装适宜的夹紧装置，可选六种。元件定位后拧紧固定螺钉以夹紧。建议拧紧扭矩为5Nm,勿超过推荐值。
8. 一旦调节完毕，在底座上安装螺钉盖帽。



可按需提供的配件

• CC-MSR.60: 聚酯基高科技聚合体 (PBT) 螺钉盖，六种颜色，光亮饰面，压入式装配（见表）。

• TC13-MSR.60: 玻璃纤维加固型聚酰胺基 (PA) 高科技聚合体连接管封闭帽，黑色，亚光饰面，压入式装配（见表）。
