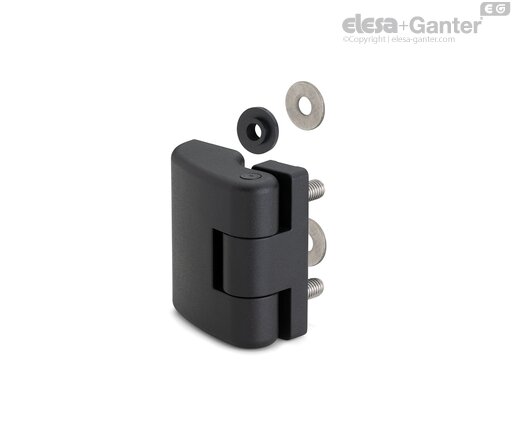

CFDX-G-C-p 铰链 用于齐平安装门和门框，带螺纹孔衬套和螺杆

材料

玻璃纤维加固聚酰胺基 (PA) 超级高科技聚合体。黑色，亚光饰面。

旋转销

玻璃纤维加固聚酰胺基 (PA) 超级高科技聚合体。

阶梯垫圈

NBR 橡胶，70 Shore A 硬度（随货提供）。由符合FDA标准的原材料（FDA CFR.21和EU 10/2011）生产。

平垫圈

A4 UNI 6593-MT 不锈钢（随货提供）。

标准型号

用于门与门框齐平安装（图 1）。

• CFDX-G-C-B：窄体（门框）中带有螺纹孔的不锈钢螺母；宽体（门）中带螺纹盲孔的黄铜衬套。
• CFDX-G-C-p：窄体（门框）上的不锈钢螺杆，宽体（门）上的带螺纹盲孔黄铜衬套。
• CFDX-G-C-SH：窄体（门框）上配有沉头螺钉通孔，宽体（门）上配有带螺纹盲孔的黄铜衬套。

用于门（最大厚度 = 5 mm）与门框齐平安装（图 2）。

• CFDX-G-R-B：窄体（门框）中带有螺纹孔的不锈钢螺母；宽体（门）中带螺纹盲孔的黄铜衬套。
• CFDX-G-R-p：窄体（门框）上配有不锈钢螺杆，宽体（门）上配有带螺纹盲孔的黄铜衬套。
• CFDX-G-R-SH：窄体（门框）上配有沉头螺钉通孔，宽体（门）上配有带螺纹盲孔的黄铜衬套。
