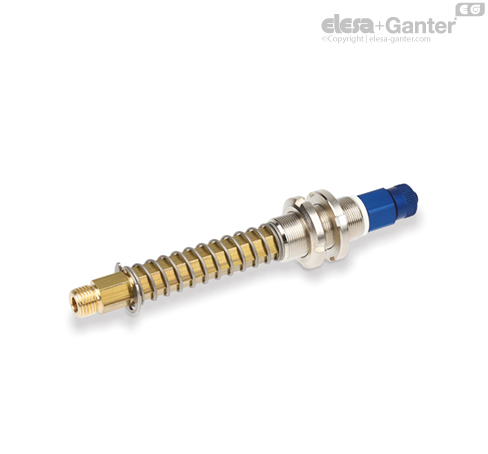

VPC-M 防旋转真空吸盘弹簧悬架 外直螺纹连接件

特征及应用

VPC 真空吸盘悬架包含下列组件：

• 截面呈六角形的黄铜杆，用于固定真空吸盘。这种构造可防止柄和固定在其上的真空吸盘绕其轴线而旋转；

• 钢或黄铜螺纹套筒，配两个紧固环形螺母，用于将真空吸盘悬架快速组装到自动化设备上；

• 弹簧，用于缓冲真空吸盘的冲击力，同时对被提升负载保持恒定压力；

• 快连接头，用于连接吸入软管。

适用于最小直径为 45 mm、最大直径为 110 mm 的真空吸盘。

有效弹簧行程与杆长度 (l3) 相关，具体如下：

• 长度为 28 mm 时为 16 mm

• 长度 65 mm 时为 49 mm

• 长度为 95 mm 时为 74 mm

兼容 6x8 直径的塑料软管。

参见 真空吸盘的技术数据 .
