信息
带锁止功能的双向管接头 GN 134.7，可在方形构造管上实现快捷的反复定位。 D形管夹头适用于带埋头孔的构造管，R形管夹头适用于带平孔的构造管，用户可以根据设计说明在构造管上加工孔，也可以直接订购带有定位孔的成品构造管 GN 990.1 .
如需在没有工具的情况下快速夹紧，可在位置 z 使用可调节手柄代替内六角螺钉 GN 911 在表中列为附件。 通孔中的中心衬套可消除管夹头上下组件之间的轴向间隙。

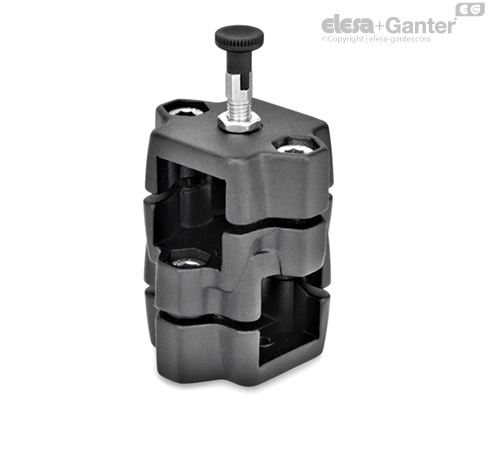

带锁止功能的双向管夹头 GN 134.7 发货时随附未安装的分度销（R 型）或弹簧销（D 型）。 G型管夹头带有通用螺纹孔，可根据实际应用另行搭配各类定位元件。
构造信息
带锁止功能的侧向管夹头适用于方形构造管 GN 990. 用户可根据表格中的尺寸参数在构造管上加工定位孔（B型或S型）
带锁紧孔的施工管可作为标准部件订购， GN 990.1 切割成一定长度并已完全准备好安装。
| S 方孔 V | d6 + 0.3 孔 B（适用于 R 型） | d7 +0.3 埋头孔 S（适用于 D 型） | 适用于带锁止功能的侧向管夹头 |
| V 25 | B 5 | S 2.5 | V 25 |
| V 30 | B 5 | S 2.5 | V 30 |
| V 40 | B 8 | S 4.5 | V 40 |
| V 50 | B 8 | S 4.5 | V 50 |
