主要规格
盖帽
聚酰胺基 (PA) 高科技聚合体,黑色 RAL 9005,半亚光饰面,激光蚀刻图形符号。
螺纹接头
聚酰胺基 (PA) 高科技聚合体,带防溅罩和六角螺母,黑色半亚光饰面。
密封圈
NBR 合成橡胶平垫圈。
超压阀
高科技聚合体,带 NBR 合成橡胶 O 形环。
不锈钢弹簧,压力设定为 0.350 bar 左右。
吸入阀
NBR 合成橡胶与不锈钢弹簧。
压力设置为 0.030 bar左右。
空气过滤器
聚酯,过滤度为 3 µm(效率 > 98%)。
最高连续工作温度
100°C.
通用信息
特征

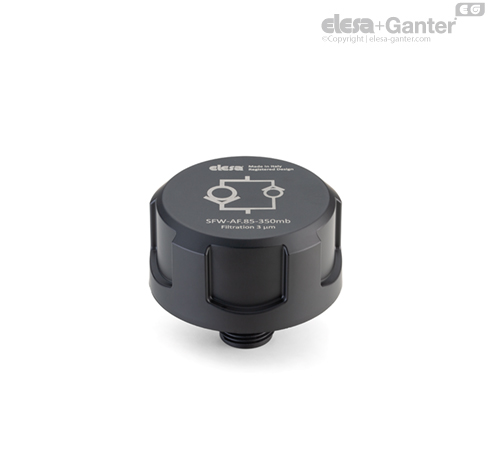

SFW-AF(注册设计)通气帽保持储气罐高于油位的压力在设计阶段确定的限制范围内,以避免罐壁变形。优点:
- 改善吸入泵在工作状态下的运动性能,以减少气穴现象。
SFW-AF 阀盖具有特殊的内部几何结构,可防止流体泄漏到外部。
螺纹接头上的六角结构设计,使其能通过扳手施加更大的拧紧扭矩,从而确保垫圈获得更有效的压紧密封。
技术参数
每种通气帽的空气流量,可以通过图形计算液压罐内外压力之间的变化来确定。
