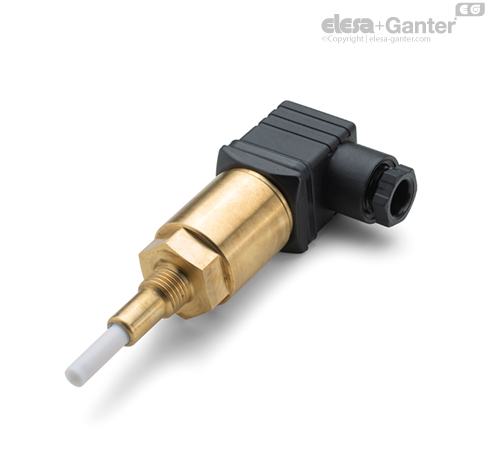

主要规格
本体
铜制。
电极
铜锌合金（Cu-Zn 合金），表面涂有 PTFE。
内螺纹接头 (DIN 43650 C)
聚酰胺基高科技聚合体 (PA)，黑色，带内置电缆护座和接触器固定座。
IP65 防护等级，根据 EN 60529.
外螺纹接头
接头 M12x1 - 4 引脚，带螺纹，材质为聚酰胺基 (PA) 高科技聚合体，黑色，亚光饰面。
IP 67 防护等级。
正确安装参见 警告.
标准型号
- HSC-W-A: 适用于导电液体，可用 NPN 电输出
- HSC-W-D: 适用于导电液体，禁用 NPN 电输出
- HSC-O-A: 适用于非导电液体，可用 NPN 电输出
- HSC-O-D: 适用于非导电液体，禁用 NPN 电输出
- KN: 对于带 M12x1 外螺纹接头的版本，会添加后缀。
最高工作温度
-30 / +125°C.
最大工作压力
50 bar.
通用信息
特征及应用
适用于检测水等导电液体和油/柴油等非导电液体。
传感器激活延迟为 4 秒，表示从检测到罐内液位到向 PLC 发送信号之间经过的时间。
输出信号滞后校准所需的差值从干预点 (l1) 开始计算，表示将差值加到 l1 值上获得的虚拟干预点。
该传感器可以垂直和水平两种方式安装。
机械及电气特征
功能和维护
液位测量基于罐内电容的变化；液位探头和金属壁形成一种电容器，其电容根据罐内液体的量而发生变化。
随着罐内液位的升高，探头的电容量也会相应增大。
例如，空罐的电容量较低，而满罐的电容量较高。
传感器可以垂直和水平两种方式安装（图 1）。
建议定期检查电极及其涂层的状况，如有必要，使用非腐蚀性液体进行清洁。
警告
对于安装在水箱侧面的水平或垂直两种方案，都应避免将传感器安装在连接管上，因为这些位置可能发生蒸气凝结或残留物积聚，从而影响检测效果。
