78711-R,20
78710-R,10
78712-R,50
orGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
透明聚酰胺基(PA-T)高科技聚合体。抗冲击、耐溶剂、含添加剂的机油、脂族和芳香烃、汽油、石脑油和磷酸酯。
避免与酒精或含酒精的洗涤剂接触。
镀锌钢。
阶梯状封条用于密封容器壁,螺钉头部下衬NBR合成橡胶O形环。
建议密封环贴合面的粗糙度应为Ra = 3 µm。
玻璃纤维加固聚酰胺基(PA)高科技聚合体,黑色,内置磁性元件用以在浮子到达图纸所示的触发位置时,激活电触头。(根据ISO3498,在23℃下使用CB68型矿物油测得的数据)。
通过使用密度高于 800 kg/m3 的液体确保浮动。
完美防水,包含带有三个导体 (SW) 的簧片和 LED。8 引脚 M12x1 接头,螺纹采用的是通过认证的自熄性 UL-94 V0 玻璃纤维加固聚酰胺基 (PA) 高科技聚合体,黑色,亚光饰面。
正确安装参见 警告.
白色喷涂铝。固定卡子设置在适当的外部尾槽中,可防止屏幕直接接触液体。
可在安装前取下,以在所需位置设置标志和文字。例如,MAX-MIN(最大-最小)。
90°C (含油)。

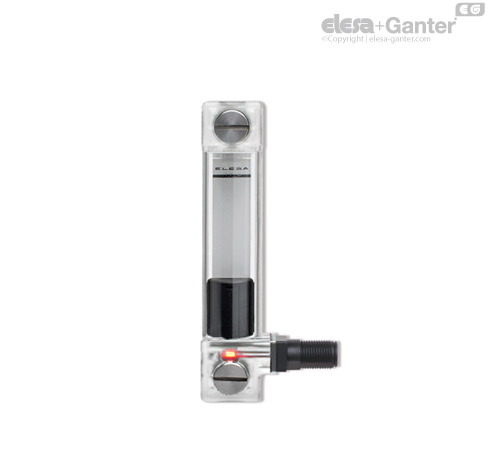

达到最低液位时,在可视液位指示器之外,HCV-E-LD 液位指示器也提供了电信号,并分别提供绿色或红色光信号来指示有无液体。
电信号的切换与指示灯的切换是同步的。
横向接头输出能够让传感器受到最小的干扰。
通过超声波焊接装配,以确保绝对密封。
即使从侧面也可保证最高液位的可视度
透镜更有利于观察液位

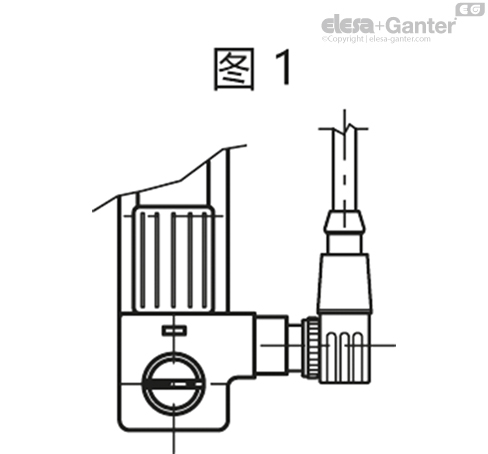

如果使用延长线,则电缆输出口朝向如图 1 所示。
在23℃的温度下,对CB68型液压系统的矿物油进行实验室试验(根据ISO3498),该产品焊接处可承受的压力最大值如下:18 bar ( HCV.76 ) 18 bar ( HCV.127 ) 12 bar (HCV.254)。
对于使用非矿物油流体以及在特定不同压力和温度条件下的应用,请联系 ELESA 技术部。
在任何情况下,均建议根据实际工作情况验证产品的适用性。
| 电气特性 | 最低液位传感器 |
| 电源 | AC/DC |
| 电触点 | NO常开 |
| 可切换触点 | |
| 最高应用电压 | NO: 48 Vdc |
| SW: 48 Vdc | |
| 最大切换电流 | 1 A(输入 Vsf) |
| 25°C 下为 0.3 A(输入 Vin) | |
| 最大电流 | NO: 1.2A |
| SW: 2A | |
| 最大交换功率 | NO: 10 Va |
| SW: 20 Va | |
| 接头 | M12x1 |
| 勿将此指示器靠近磁场安装 | |

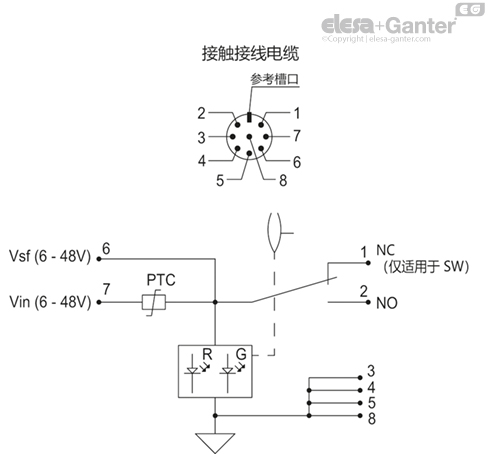

将正电源连接到 Vin 或 Vsf 引脚。 Vin 引脚具有过流保护功能,将电流限制在 300 mA(25°C 下)。
必须使用用户提供的保险丝或等效保护装置限制 Vsf 引脚输入处的电流,以免超过电气特性表中标出的最大值。
将负电源连接到引脚 3、4、5 和 8。
设备未激活时,即液位不低于最低液位且 LED 为绿色时,施加到 Vin 或 Vsf 引脚的正电源将出现在 NC 触点(引脚 1)上 - 仅适用于带转换触点 (SW) 的设备。
设备启动时,即液位低于最低且 LED 为红色时,施加到 Vin 或 Vsf 引脚的正电源将出现在 NO 触点(引脚 2)上。
