78711-R,20
78710-R,10
78712-R,50
orGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
透明聚酰胺(PA-T/AR)高科技聚合体。耐冲击度高、耐溶剂、含添加剂的机油、脂族和芳香烃、汽油、石脑油和磷酸酯、添加剂和含酒精的洗涤剂。 抗紫外线性能出色。
玻璃纤维加固聚酰胺基 (PA) 超级高科技聚合体,黑色,亚光饰面。整件供货,用螺丝刀拆卸。
建议密封环贴合面的粗糙度应为Ra = 3 µm。
* 杜邦陶氏弹性体注册商标。
白色喷涂铝。固定卡子设置在适当的外部尾槽中,可防止屏幕直接接触液体。
可在安装前取下,以在所需位置设置标志和文字。例如,MAX-MIN(最大-最小)。

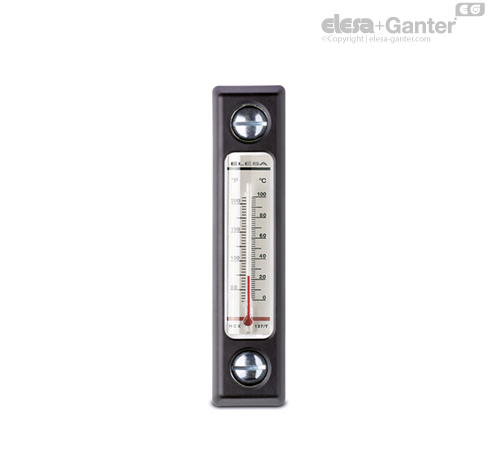

内置温度计用于读取温度。
90°C (含油)。
通过超声波焊接装配,以确保绝对密封。
可视液位和温度读数由于透镜效应被放大。
为保障指示器的液位可视性,保护框侧面开有特制的槽口。因此,即使从侧面观察液位计,也能清晰的读取液位。
当指示器悬浮在橡胶密封环之间时,该框架可以吸收全部冲击,并直接将其传至容器壁。
由于采用的超级高科技聚合体螺钉,HCX/T-AR-PT-VT 柱式液位指示器可应用于无必要采用不锈钢材料的耐腐蚀场合。
超级高科技聚合体螺钉头部的特制凹槽,经过特别设计,使得螺钉获得适度的拧紧扭矩时,对密封圈紧固力达到更佳(ELESA专利),从而避免螺钉承受不必要的压力。
在23℃下,用CB68型液压系统的矿物油在实验室进行一定时间的测试(根据ISO3498),该产品焊接处可承受的压力最大值如下:13 bar (HCX.76--PT-AR/ HCX.127-PT-AR) 10 bar (HCX.254-PT-AR)。
考虑到采用超级高科技聚合体的因素,最大工作压力在20°C 时不可超过5 bar ,在90°C时不可超过2 bar。
需接触其它液体或需在不同的压力和温度下使用指示器,请联系ELESA技术部,
在任何情况下,均建议根据实际工作情况验证产品的适用性。
