类型(底座)
版本(螺钉)
底板,本色研磨处理
AISI 304 不锈钢
螺杆
AISI 303 不锈钢
六角螺母 ISO 4032
不锈钢
硫化橡胶垫

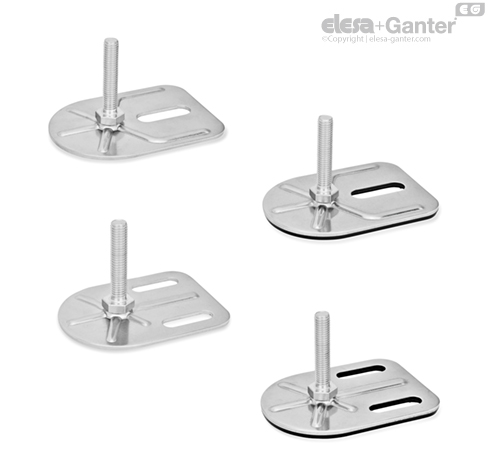

水平支脚 GN 43 适用于侵蚀性环境。 其底板与可调节螺杆款式的搭配范围,使得这些水平支脚可用于各种情况。
该水平支脚可通过固定凸耳用螺钉固定在安装表面,以防侧移。 此外,带橡胶垫的型号还能保护敏感表面。
该水平支脚供货时已完全装配好,且不可拆卸。
| d1 | - | - | d2 | 静载荷 kN | - | - | - | - |
| GN 41 / GN 44 | GN 43 / GN 45 | GN 43 | - | 螺杆的款式 | - | - | - | - |
| - | 水滴形 | 矩形 | - | S / SK | T / TK 和 U / UK | V / VK | W | X |
| 40 | - | - | M 8 | 8 | - | - | - | 8 |
| 40 | - | - | M 10 | 12 | - | - | - | 12 |
| 40 | - | - | M 12 | 12 | - | - | - | 12 |
| 40 | - | - | M 16 | - | 12 | - | - | 12 |
| 50 | 50 | - | M 8 | 8 | - | - | - | 8 |
| 50 | 50 | - | M 10 | 14 | - | - | - | 14 |
| 50 | 50 | - | M 12 | 14 | - | - | - | 14 |
| 50 | 50 | - | M 16 | - | 14 | - | - | 14 |
| 60 | 60 | - | M 8 | 8 | - | - | - | 8 |
| 60 | 60 | - | M 10 | 14 | - | - | - | 14 |
| 60 | 60 | - | M 12 | 16 | - | - | - | 16 |
| 60 | 60 | - | M 16 | - | 16 | 16 | 16 | 16 |
| 80 | 80 | 80 | M 8 | 8 | - | - | - | 8 |
| 80 | 80 | 80 | M 10 | 14 | - | - | - | 14 |
| 80 | 80 | 80 | M 12 | 20 | - | - | - | 20 |
| 80 | 80 | 80 | M 16 | - | 20 | 20 | 20 | 20 |
| 80 | 80 | 80 | M 20 | - | 20 | 20 | 20 | 20 |
| 80 | 80 | 80 | M 24 | - | 22 | 22 | 22 | - |
表中所列的静载荷能力为通过一系列测试得出的结果,测试过程中将负荷垂直施加于底板(无橡胶衬底)。 对于表中给出的值,应力消除可能导致调整件的轻微变形。
实际应用中的弯曲和扭曲应力因素会降低螺钉的额定载荷,必须加以考虑。
并且,假定主轴强度 ≥ 500 N/mm2。
有关强度的详细信息为无约束力的指导值,不承担任何责任。 一般来说,它们不构成质量保证。
用户必须根据实际情况选择适合预期用途的产品。 环境因素可能影响所列数值。
| 螺杆的款式 | ||
| S/SK:带螺母,底部带外六角立面(d2 M 8、M 10、M 12) | T/TK:底部带扳手立面(d2 M 16、M 20、M 24) | U/UK:顶部带内六角槽,底部带扳手立面(d2 M 16、M 20、M 24) |
| V/VK:顶部带外六角,底部带扳手立面(d2 M 16) | W:覆盖螺纹,底部带扳手立面(d2 M 16) | X:外六角带内螺纹(d2 M 8、M 10、M 12、M 16、M 20) |
