信息

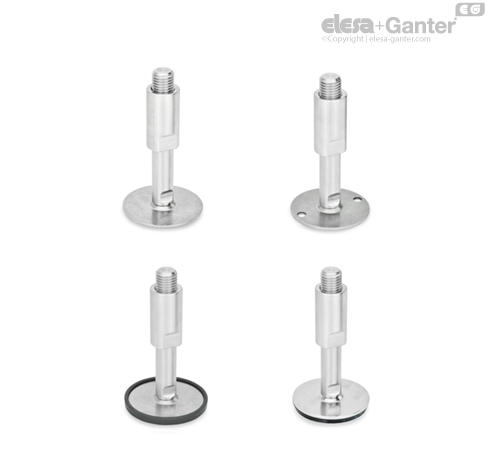

水平支脚 GN 41 适用于侵蚀性环境。 其底板与可调节螺杆款式的搭配范围，使得这些水平支脚可用于各种情况。
带橡胶衬底的底板可保护易损表面并少侧滑。 B0 型还可通过两个孔固定在安装表面上。
该水平支脚供货时已完全装配好，且不可拆卸。
调平支脚负载率
| d1 | - | - | d2 | 静载荷 kN | - | - | - | - |
| GN 41 / GN 44 | GN 43 / GN 45 | GN 43 | - | 螺杆的款式 | - | - | - | - |
| - | 水滴形 | 矩形 | - | S / SK | T / TK 和 U / UK | V / VK | W | X |
| 40 | - | - | M 8 | 8 | - | - | - | 8 |
| 40 | - | - | M 10 | 12 | - | - | - | 12 |
| 40 | - | - | M 12 | 12 | - | - | - | 12 |
| 40 | - | - | M 16 | - | 12 | - | - | 12 |
| 50 | 50 | - | M 8 | 8 | - | - | - | 8 |
| 50 | 50 | - | M 10 | 14 | - | - | - | 14 |
| 50 | 50 | - | M 12 | 14 | - | - | - | 14 |
| 50 | 50 | - | M 16 | - | 14 | - | - | 14 |
| 60 | 60 | - | M 8 | 8 | - | - | - | 8 |
| 60 | 60 | - | M 10 | 14 | - | - | - | 14 |
| 60 | 60 | - | M 12 | 16 | - | - | - | 16 |
| 60 | 60 | - | M 16 | - | 16 | 16 | 16 | 16 |
| 80 | 80 | 80 | M 8 | 8 | - | - | - | 8 |
| 80 | 80 | 80 | M 10 | 14 | - | - | - | 14 |
| 80 | 80 | 80 | M 12 | 20 | - | - | - | 20 |
| 80 | 80 | 80 | M 16 | - | 20 | 20 | 20 | 20 |
| 80 | 80 | 80 | M 20 | - | 20 | 20 | 20 | 20 |
| 80 | 80 | 80 | M 24 | - | 22 | 22 | 22 | - |
表中所列的静载荷能力为通过一系列测试得出的结果，测试过程中将负荷垂直施加于底板（无橡胶衬底）。 对于表中给出的值，应力消除可能导致调整件的轻微变形。
实际应用中的弯曲和扭曲应力因素会降低螺钉的额定载荷，必须加以考虑。
并且，假定主轴强度 ≥ 500 N/mm2。
有关强度的详细信息为无约束力的指导值，不承担任何责任。 一般来说，它们不构成质量保证。
用户必须根据实际情况选择适合预期用途的产品。 环境因素可能影响所列数值。
