78711-R,20
78710-R,10
78712-R,50
orGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
底板,钢板
A1、A2 型:
钢制,镀锌,蓝钝处理
A5 型:
钢制,喷塑涂层
黑色, RAL 9005
螺杆
钢制,镀锌,蓝钝处理
六角螺母 ISO 4032
钢制,镀锌,蓝钝处理
橡胶垫,嵌入式

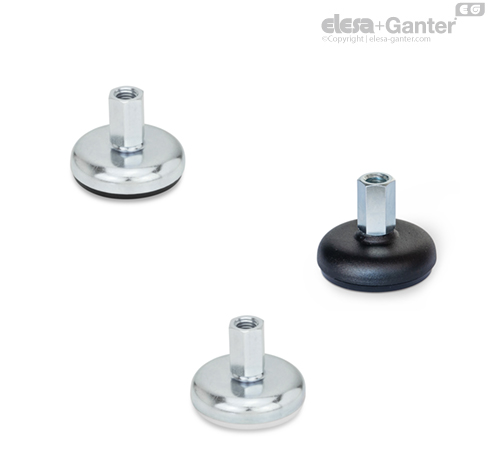

GN 30 水平支脚发货时已装配,不可拆卸。
表中所列的静载荷能力由负荷垂直施加于板的一系列测试得出。 对于表中给出的值,应力消除可能导致调整件的轻微变形。
实际应用中的弯曲和扭曲应力因素会降低螺钉的额定载荷,必须加以考虑。
并且,假定主轴强度 ≥ 500 N/mm2。
推荐的载重能力具体数值不具约束力,不对用户的选择承担责任;并不构成一般意义的质保和使用场合要求。
用户必须根据实际情况选择适合预期用途的产品。环境因素可能影响所列数值。
| d1 | d2 | 静载荷 kN | - | - | - | - | - |
| - | - | 螺杆的款式 | - | - | - | - | - |
| - | - | S / SK | - | U / UK | - | X | - |
| - | - | 黑色橡胶 | 白色橡胶 | 黑色橡胶 | 白色橡胶 | 黑色橡胶 | 白色橡胶 |
| 50 | M 8 | 8 | 8 | - | - | 8 | 8 |
| 50 | M 10 | 10 | 10 | - | - | 13 | 13 |
| 50 | M 12 | 12 | 12 | - | - | 16 | 13 |
| 50 | M 16 | - | - | 16 | 13 | 16 | 13 |
| 60 | M 8 | 8 | 8 | - | - | 8 | 8 |
| 60 | M 10 | 10 | 10 | - | - | 13 | 13 |
| 60 | M 12 | 12 | 12 | - | - | 16 | 13 |
| 60 | M 16 | - | - | 16 | 13 | 16 | 13 |
| 80 | M 8 | 8 | 8 | - | - | 8 | 8 |
| 80 | M 10 | 10 | 10 | - | - | 12 | 11 |
| 80 | M 12 | 12 | 12 | - | - | 12 | 11 |
| 80 | M 16 | - | - | 12 | 11 | 12 | 11 |
| 80 | M 20 | - | - | 12 | 11 | 12 | 11 |
| 80 | M 24 | - | - | 12 | 11 | - | - |
| 100 | M 8 | 8 | 8 | - | - | 8 | 8 |
| 100 | M 10 | 10 | 10 | - | - | 11 | 10 |
| 100 | M 12 | 11 | 10 | - | - | 11 | 10 |
| 100 | M 16 | - | - | 11 | 10 | 11 | 10 |
| 100 | M 20 | - | - | 11 | 10 | 11 | 10 |
| 100 | M 24 | - | - | 11 | 10 | - | - |
| 120 | M 20 | - | - | 20 | 16 | 20 | 16 |
| 120 | M 24 | - | - | 20 | 16 | - | - |
| 120 | M 30 | - | - | 20 | 16 | - | - |
