底板
AISI 304 不锈钢
螺杆
AISI 303 不锈钢
ISO 4032 六角螺母
AISI 304 不锈钢
橡胶垫,嵌入式
NBR(丁苯橡胶®), 70 Shore A
GN 23 不锈钢水平支脚发货时已装配,不可拆卸。
| d1 | d2 | 静载荷 kN | - | - | - | - |
| - | - | 螺杆的款式 | - | - | - | - |
| - | - | S / SK | T / TK 和 U / UK | V / VK | W | X |
| 80 | M 8 | 6 | - | - | - | 17 |
| 80 | M 10 | 11 | - | - | - | 17 |
| 80 | M 12 | 16 | - | - | - | 17 |
| 80 | M 16 | - | 17 | 21 | 25 | 17 |
| 80 | M 20 | - | 28 | 35 | 35 | 28 |
| 80 | M 24 | - | 46 | 52 | 52 | - |
| 100 | M 8 | 6 | - | - | - | 17 |
| 100 | M 10 | 11 | - | - | - | 17 |
| 100 | M 12 | 16 | - | - | - | 17 |
| 100 | M 16 | - | 17 | 21 | 25 | 17 |
| 100 | M 20 | - | 28 | 35 | 35 | 28 |
| 100 | M 24 | - | 46 | 52 | 52 | - |
| 120 | M 20 | - | 28 | - | - | 28 |
| 120 | M 24 | - | 46 | - | - | - |
| 120 | M 30 | - | 43 | - | - | - |
轴螺纹尺寸为 M10 的 GN 23 不锈钢水平支脚的静载荷受限于可调节轴作用于底板的可承受接触压力(轴强度 ≥ 500 N/mm2). 表中所列数值(适用于不带橡胶垫的D0型)假定净压力载荷垂直作用在底板上。 实际应用中的弯曲和扭曲应力因素会降低螺钉的额定载荷,必须加以考虑。
具体强度值不具约束性, 对用户的选择不承担责任。
用户必须根据实际情况选择适合预期用途的产品。 环境因素可能影响所列数值。
| 螺杆的款式 | ||
| S/SK:带螺母,底部带外六角立面(d2 M 8、M 10、M 12) | T/TK:底部带扳手立面(d2 M 16、M 20、M 24、M 30) | UK 款:顶部带内六角槽,底部带扳手立面(d2 M 16、M 20、M 24、M 30) |

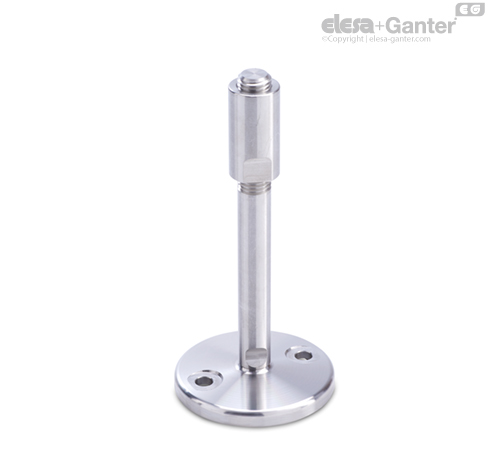

| V/VK 款:顶部带外六角,底部带扳手立面(d2 M 16、M 20、M 24) | W:覆盖螺纹,底部带扳手立面(d2 M 16、M 20、M 24) | X:外六角带内螺纹(d2 M 8、M 10、M 12、M 16、M 20) |
