信息

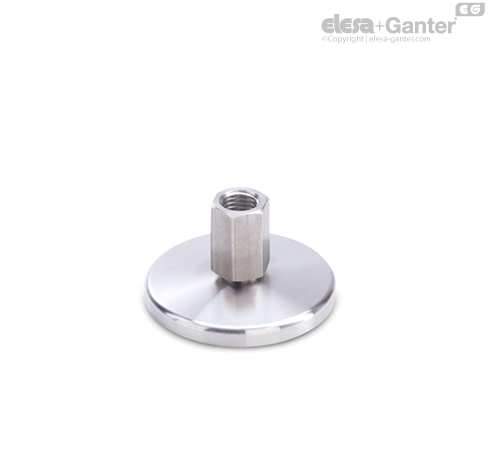

GN 21 不锈钢水平支脚发货时已装配，不可拆卸。
调平支脚负载率
| d1 | d2 | 静载荷 kN | - | - | - | - |
| - | - | 螺杆的款式 | - | - | - | - |
| - | - | S / SK | T / TK 和 U / UK | V / VK | W | X |
| 80 | M 8 | 6 | - | - | - | 17 |
| 80 | M 10 | 11 | - | - | - | 17 |
| 80 | M 12 | 16 | - | - | - | 17 |
| 80 | M 16 | - | 17 | 21 | 25 | 17 |
| 80 | M 20 | - | 28 | 35 | 35 | 28 |
| 80 | M 24 | - | 46 | 52 | 52 | - |
| 100 | M 8 | 6 | - | - | - | 17 |
| 100 | M 10 | 11 | - | - | - | 17 |
| 100 | M 12 | 16 | - | - | - | 17 |
| 100 | M 16 | - | 17 | 21 | 25 | 17 |
| 100 | M 20 | - | 28 | 35 | 35 | 28 |
| 100 | M 24 | - | 46 | 52 | 52 | - |
| 120 | M 20 | - | 28 | - | - | 28 |
| 120 | M 24 | - | 46 | - | - | - |
| 120 | M 30 | - | 43 | - | - | - |
轴螺纹尺寸为 M10 的 GN 21 不锈钢水平支脚的静载荷受限于可调节轴作用于底板的可承受接触压力(轴强度 ≥ 500 N/mm2)。 表中所列数值（适用于不带橡胶垫的D0型）假定净压力载荷垂直作用在底板上。 实际应用中的弯曲和扭曲应力因素会降低螺钉的额定载荷，必须加以考虑。
具体强度值不具约束性， 对用户的选择不承担责任。
用户必须根据实际情况选择适合预期用途的产品。 环境因素可能影响所列数值。
