信息

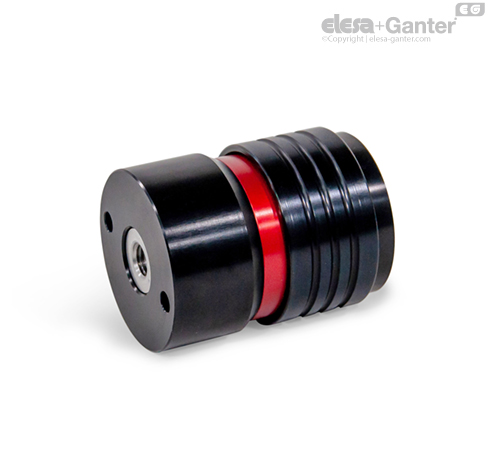

快速联轴器GN 1050不借助工具定位和连接组件，使用螺杆 GN 1050.1 进行紧密和可重复的配合。 对于不便使用螺丝刀的重复机器设置或组装，可以在夹具或生产线上使用快速联轴器，以高效安装导轨、盖板或其他设备。
安全锁定按钮，可防止意外打开快速联轴器。 当按下按钮时，衬套可以轴向移动，以解锁插入到凹槽内部的螺杆。 与此同时，一个红色的环在外部变得可见，用于指示解锁状态。
快速联轴器不传递任何扭矩。 如果在同一设备上使用多个快速联轴器，编号 L 可用于补偿径向和轴向偏移。 如果需要，孔 d4 可以通过固定圆柱或凸轮尖销来定位快速联轴器。 对于编号 L，应用设备上的销孔必须按比例增大，以允许进行径向调整。
法兰 GN 1050.2 可用作组装快速联轴器和螺杆的附件，并提供额外的附件选择。

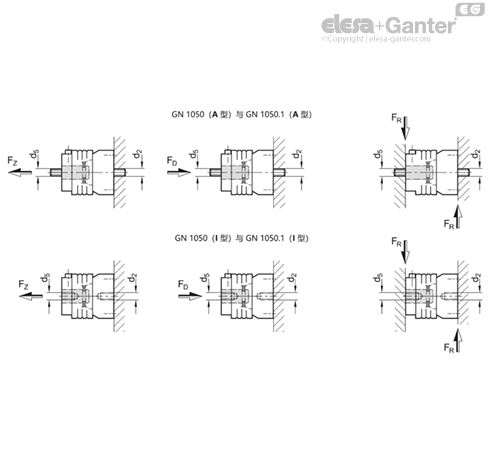

安装和负载信息
| 标称尺寸 | d2 安装螺纹 快速联轴器 | d5安装螺纹 螺杆 GN 1050.1 | FZ 最大拉伸载荷（单位 kN） | FD 最大压缩负载（单位 kN） | FR 最大剪切负载（单位 kN） |
| 2N | M 10 | M 10 | 25 | 25 | 19 |
| 2N | M 10 | M 12 | 25 | 25 | 19 |
| 2N | M 12 | M 10 | 25 | 25 | 19 |
| 2N | M 12 | M 12 | 35 | 35 | 28 |
安全说明:
只有当周围结构能够承受这些负载时，才能达到负载能力。
应用上的任何螺纹孔或插入的螺母和螺钉至少需要性能等级8。
根据应用情况，还应增加额外的安全系数。
