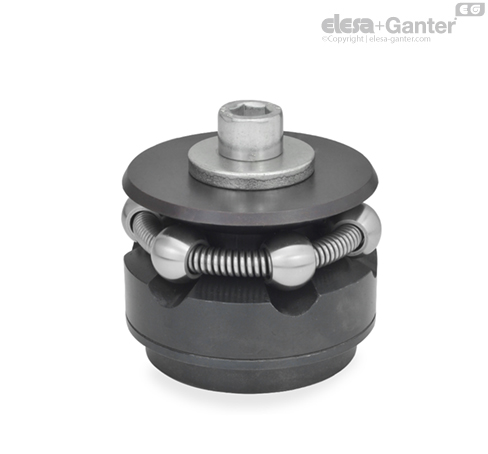

GN 411.2-K 定心孔夹具 带夹紧滚珠

通过使用GN411型定心孔夹具，可对工件进行中心定位，并可从孔内将其夹紧。

具有如下优点：

- 精确自定心

- 重复定位精度: ± 0.025

- 同心准确度：± 0，05

- 通过与工件的3个或6个接触点，实现牢固和稳定的夹持

- 使用 K 型可夹紧表面不平或不规则的工件（如铸件）

- 无变形夹紧

- 高度降低

- 可安装在任意位置

- 可调节范围大

- 垂伸夹紧

• GN 411.3 定心孔夹具可分别从相对侧操作，用于液压或气动操作。

• 定心孔夹具带2个用于管身夹紧的夹紧元件

• ISO-基本公差

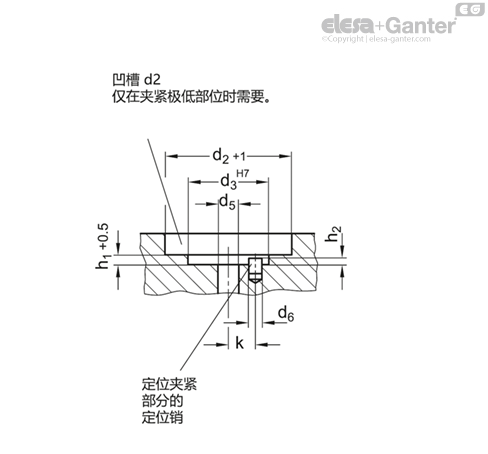

尺寸

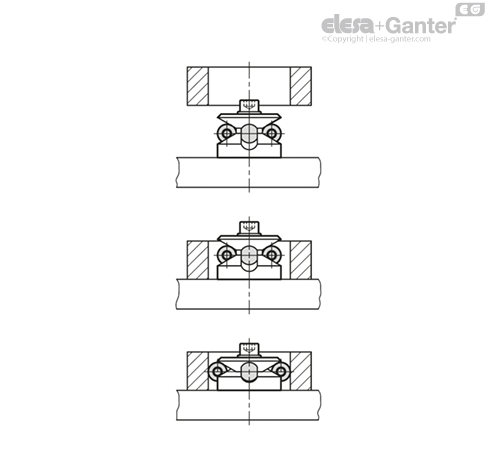

工作原理

通过圆形滚珠罩内包含有 3 颗或 6 颗滚珠，该滚珠罩通过一颗螺钉，在精确导向锥体上向外移动，所述螺钉通过所施加的推力，使圆形滚珠罩的外径增大。 由此可使定心夹具与工件孔形成稳固接触。

K型（带滚珠）夹具可用于可允许在与工件接触的滚珠上出现细小痕迹的场合。 S型（带扇形夹紧片）可用于不允许在与工件接触的滚珠上出现细小痕迹的壳体。
