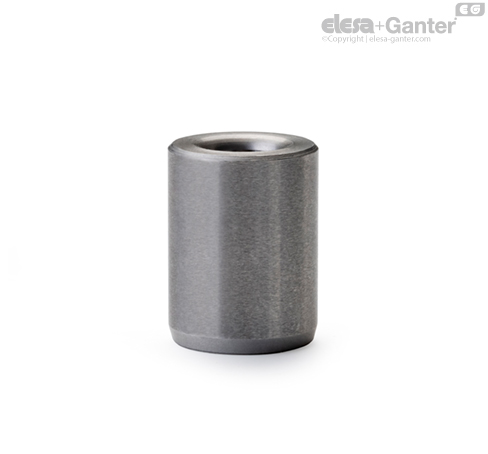

DIN 9845 切削衬套/导向衬套 导向衬套

例如，切削衬套 DIN 9845 （A、B 型） 通常与切削冲头配合使用 DIN 9861 ，在冲压工具中。 选择切削衬套时，必须考虑所需的冲切间隙，该间隙取决于待冲压材料的类型及其厚度。 直径 d₄ 需大于切削孔径 d₁，以确保冲压件可靠顶出。 必要时可对切削衬套进行机加工，以获得特定应用所需的几何形状。

导向衬套 DIN 9845 (C型) 用作冲头导向衬套。 然而，该衬套同样适用于导向销的导向与定位，例如作为钻套的替代方案 DIN 172/ DIN 179 公差范围应与标称尺寸接近时。 当导向衬套的 n6 公差外径与 H7 公差定位孔配合时，将形成过渡配合。
