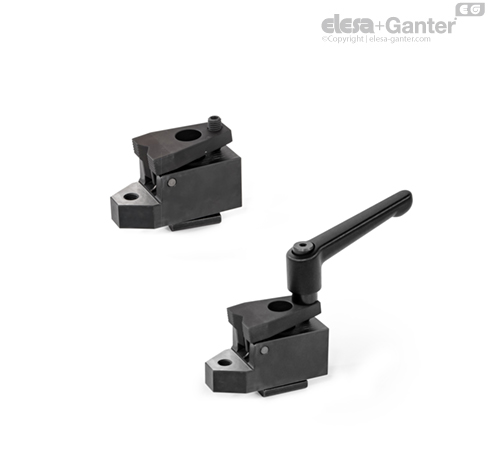

带侧面夹具 GN 9190.2，工件通过旋转夹爪夹紧。 夹紧力从侧面和上方作用，向下拉动工件，并将其抵靠固定挡块和支撑面夹紧。 集成在支架中的螺纹可根据需要容纳任何定位或支撑元件。
夹爪的夹紧行程由夹紧螺纹的旋入深度 d4 确定。 释放夹紧螺钉时，夹爪通过弹簧力返回。 侧面夹具的整体高度较低，允许对工件进行全表面加工。
侧面夹具可以直接拧入，例如安装在安装板中，或用 T 形槽固定在机器工作台上。 此外，可使用开槽支撑块将其安装在垂直于 T 形槽的任何位置 GN 9190.3, 以附件形式提供。
