信息
下止推夹 GN 9192 是一种紧凑的夹紧元件，用于在工具和夹具结构中进行快速、安全的夹紧。 旋转并拧紧夹紧螺钉或可调手柄可向下移动夹紧臂以夹紧工件。
夹紧臂可手动旋转 360° 度，以便快速轻松地从上方插入和移除工件。 夹紧臂 d3 上的螺纹可用于定位元件和夹紧垫。
定位环 GN 9192.2, 作为附件提供，通过定位销将下止推夹的旋转范围限制在 110°左右。 可以调整环的位置，以确保当夹具在定位销上旋转时，能够可靠地到达夹紧位置。

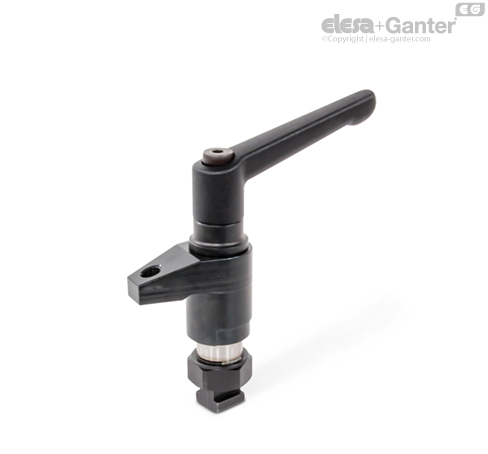

下止推夹可以直接拧入，例如安装在安装板中，或用 T 形槽固定在机器工作台上。 高度圆柱体 GN 9192.3 可用于增加夹紧高度。 可调节手柄（K 型）采用松散式供应方式。
