主要规格

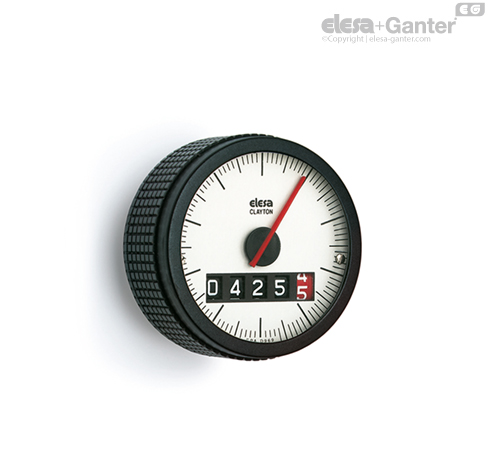

菱形滚花旋钮
玻璃纤维加固聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。
内铸主轴。
座圈
高科技聚合体。模压视窗。
读数窗
透明聚酰胺基（PA-T）高科技聚合体（几乎不会破损）。
耐溶剂、机油、油脂以及其它化学溶剂（清洁时不得接触酒精）。
表盘
本色，亚光阳极氧化铝制。
顺时针或逆时针刻度，黑色。
标准型号
黑色氧化处理钢制轮毂，带H7铰制盲孔，采用带内六角槽及UNI5929-85杯状端的埋头螺钉固定安装到轴上。
读数
五位数式滚筒计数器和一个红色滚动带在刻度盘上。红色滚动带上的数字表示小数十分之一，指针指示百分之一。
显示器显示由主轴控制的机构从起始位置（0）起移动的距离。机器主轴转动一整圈旋钮对应转动一圈，而红色指针也随之转动一圈。 红色指针转动一圈对应计数器上的确定读数（参见表中“红色指针转动一圈后计数器上的读数”部分）。
滚珠座圈轴承：确保读数的精确度。
IP 防护
读数窗采用超声波焊接固定在壳体上，确保其完全密封，达到IP67防护等级，见表 EN 60529 表.
通用信息
特征及应用
整合重力位置指示器的旋钮适用于处于水平位置或最大倾斜角度为60°的主轴。
