主要规格
外壳
玻璃纤维加固聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。
内铸主轴。
座圈
高科技聚合体。模压视窗。
读数窗
透明聚酰胺基（PA-T）高科技聚合体（几乎不会破损）。
耐溶剂、机油、油脂以及其它化学溶剂（清洁时不得接触酒精）。
表盘
本色，亚光阳极氧化铝制。
顺时针或逆时针刻度，黑色。

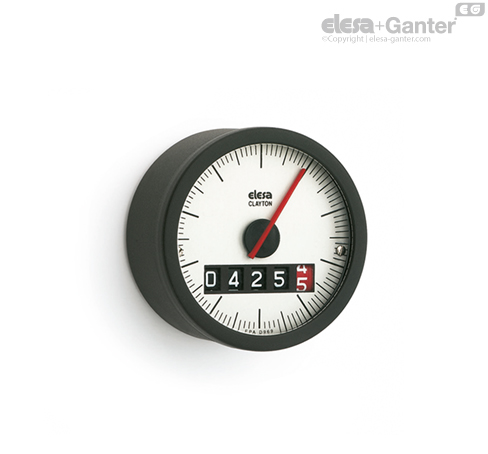

读数
五位数式滚筒计数器和一个红色滚动带在刻度盘上。红色滚动带上的数字表示小数十分之一，指针指示百分之一。
显示器显示由主轴控制的机构从起始位置（0）起移动的距离。机器主轴转动一整圈手轮/旋钮对应转动一圈，而红色指针也随之转动一圈。 红色指针转动一圈对应计数器上的确定读数（参见表中“红色指针转动一圈后计数器上的读数”部分）。
滚珠座圈轴承：确保读数的精确度。
IP 防护
读数窗采用超声波焊接固定在壳体上，确保其完全密封，达到IP67防护等级，见表 IEC 529 列表.
通用信息
特征及应用
整合重力位置指示器的旋钮适用于处于水平位置或最大倾斜角度为60°的主轴。
选择手轮参见列表 “手轮/旋钮相匹配的可选指示器”.
应用说明
应用说明
这些指示器在后壳上配有一个螺钉，以防止机构在运输过程中旋转，从而避免读数发生任何位移。在将指示器组装到手轮中之前，有必要用六瓣套筒从背面拆下螺钉，以安装 TORX®*T6 并安装为确保 IP 67 密封而提供的自粘元件。
* 杜邦陶氏弹性体公司 (TEXTRON INC.）注册商标.
