类型
外壳
铝材
锥形齿轮
钢制,表面硬化处理
滚珠轴承
钢制
密封(密封盘 2RS)
工作温度 -20 °C 至 +60 °C

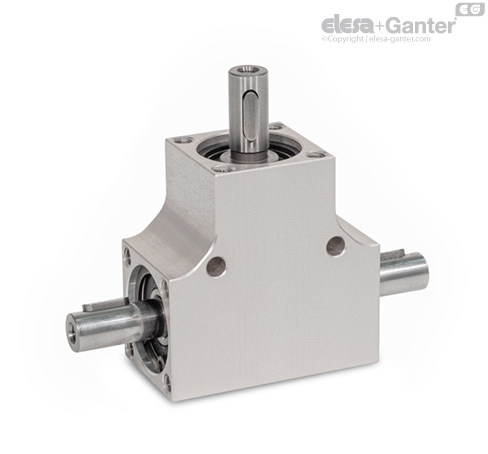

锥形齿轮箱 GN 3971 可以传递高扭矩,但其尺寸非常紧凑。 它们可用于多种应用,如高度调整或改变轴的旋转方向。
配有许多紧固孔,允许在任何方向或位置进行简单安装。 平行键支持任意角度位置。
| 齿轮比率 i | 1 : 1 |
| 驱动轴的周向齿隙 | 3° ± 0.5° |
| 轴转动方向 | 任何 |
| 预期寿命(指导值) | 假设齿轮箱每 5 分钟运行 20%, |
| 在 500 rpm 转速下满载运行 1000 小时 | |
| (1 分钟运行 + 4 分钟休息),环境温度为 20°C | |
| 维护 | 使用润滑脂进行永久润滑,免维护 |
| b1 | 最大扭矩 Nm | 最大径向力(以 N 计算)* | 最大轴向力(以 N 计算)** | ||
| 为 100 最小-1 | 为 500 最小-1 | 为 1000 最小-1 | |||
| 18 | 0.35 | 0.1 | 0.05 | 60 | 60 |
| 20 | 0.75 | 0.3 | 0.15 | 100 | 100 |
| 24 | 2.5 | 1 | 0.5 | 120 | 120 |
| 26 | 4 | 1.5 | 0.75 | 140 | 140 |
| 30 | 5 | 2 | 1 | 240 | 240 |
| 32 | 8 | 3 | 1.5 | 550 | 550 |
| 35 | 10 | 4 | 2 | 550 | 550 |
* 最大轴向力 = 0
** 最大径向力 = 0
组装期间,不要对壳体或轴承施加任何力。 建议在轴上使用螺纹孔 d7。 建议使用相应的联轴器来补偿与制造相关的轴偏移和跳动公差,以及阻尼振动和冲击。
