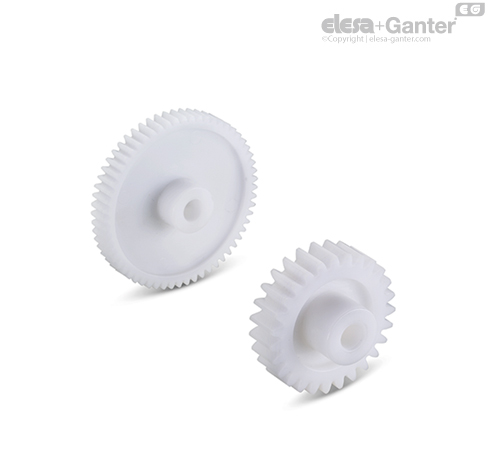

ZCP-3.0 正齿轮 模数 3.0

特征

表中扭矩适用于转速从0到150rpm区间内的工况。扭矩值可根据润滑，温度，与不同材料配套以及连续运行时间而进行调整。

该产品具备卓越的滑动性能、更低的摩擦系数和高耐磨损性，即使在没有润滑的情况下也适用于高转速（1000rpm 以上）。

乙缩醛树脂高科技聚合体使该产品适用于食品行业和潮湿环境，并保证对包括许多溶剂在内的化学试剂具有高耐受性。

技术参数

参阅： 传动装置.

按需提供的特殊型号

• 带螺纹滚花旋钮的毂

• 轮毂带孔和键槽，符合 UNI 6604

安装

要配对两个正齿轮，必须考虑正齿隙。

对于模块 0.5 – 0.7 – 1.0 – 1.25 – 1.5 建议的公差为 (+0.03 +0.1)。对于模块 2.0 - 3.0 建议的公差为 (+0.08 +0.3)。

H10 铰孔使齿轮能够安装在轴上。在低扭矩应用中，不需要用于耦合的孔和键槽，因为螺纹螺钉便已足够。不建议将孔相对于表中所示的直径扩大 2mm 以上，以避免材料中出现裂纹。
