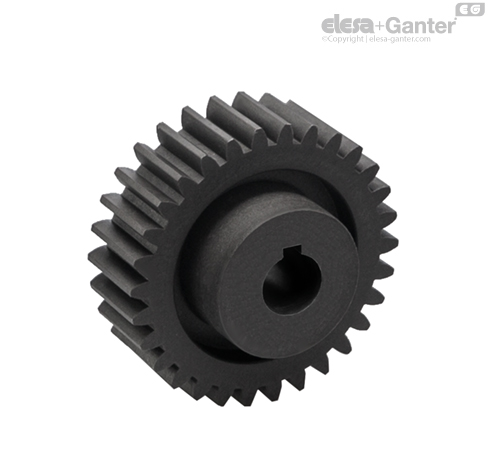

ZCL-2.5-K 正齿轮 模数 2.5，带键槽的已钻孔轮毂

材料

玻璃纤维增强聚酰胺基（PA）高科技聚合体，灰色。

标准型号

• ZCL-0.5: 模数0.5，轮毂未钻孔（齿数Z≤50）或通孔（齿数Z≥55）。
• ZCL-1.0: 模数1.0，轮毂未钻孔（齿数Z = 10）或通孔。
• ZCL-1.5: 模数 1.5，预钻通孔
• ZCL-2.0: 模数 2.0，预钻通孔
• ZCL-2.5: 模数 2.5，预钻通孔
• ZCL-3.0: 模数 3.0，预钻通孔
• ZCL-1.0-K: 模数 1.0，带键槽的已钻孔轮毂 UNI 6604，D10 公差。
• ZCL-1.5-K: 模数 1.5，带键槽的已钻孔轮毂 UNI 6604，D10 公差。
• ZCL-2.0-K: 模数 2.0，带键槽的已钻孔轮毂 UNI 6604，D10 公差。
• ZCL-2.5-K: 模数 2.5，带键槽的已钻孔轮毂 UNI 6604，D10 公差。
• ZCL-3.0-K: 模数 3.0，带键槽的已钻孔轮毂 UNI 6604，D10 公差。

当需要加工通孔时，表中的尺寸d为加工孔的允许最小直径。

对于 -K 型号，键槽加工不一定实现与传动装置同步。
