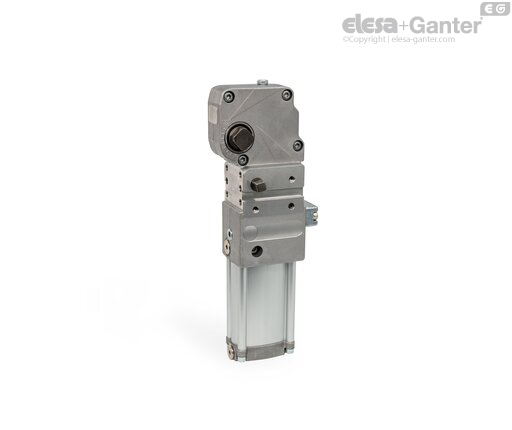

强力夹 GN 8621 用于在自动化焊接过程中夹持和定位零件（如金属板材），或在传送与安装机构中抓取和固定零件。夹紧臂将气动或通过手柄产生的张紧力或夹紧力通过曲杆机构传递到工件上。快速的摆动运动可实现较短的循环时间。气动终端位置缓冲确保运动平稳柔和。

手柄简化了调试过程和故障排除。它可安装于两侧，并在气动操作时拆下，以避免意外或误操作。

夹紧臂的打开角度可在任意位置设定或限位。终端位置由集成在内部机构中的传感器检测，无需另行设定。整个机构封装在铝制壳体中，以防灰尘和水溅。经过加强且重量优化的壳体，加上内部机构中高质量的滚针轴承和关节，确保了长久的使用寿命。

• 夹紧螺钉
• DIN 6325 定位销
• DIN 7979 定位销（带内螺纹）
• GN 330 带耦合接头的电缆

• 气动夹列表

• ISO-基本公差

安装时，相应侧的所有孔均须用于安装螺钉和定位销。对于侧面安装，作为定位销定位的替代方案，可在所提供的凹槽中使用平行键，以便结合应用侧的加长安装孔进行平行调节。

气路接口位于正面和背面。不需要的接口用随附的堵头封闭.







在安装、调试和使用过程中，必须遵守操作说明中的信息。信息随产品附上，或在 elesa-ganter.zh 的产品页面上以数字形式提供。
