压铸锌
粉末涂层
AISI 304 不锈钢
聚氨酯 (PUR)
黑色
塑料
透明的聚碳酸酯(PC)
机柜 U 型手柄 GN 422 用于操作盖子和门。 例如,集成在手柄上的按钮可以发送电控制信号,而 LED 可以指示机器控制的状态。

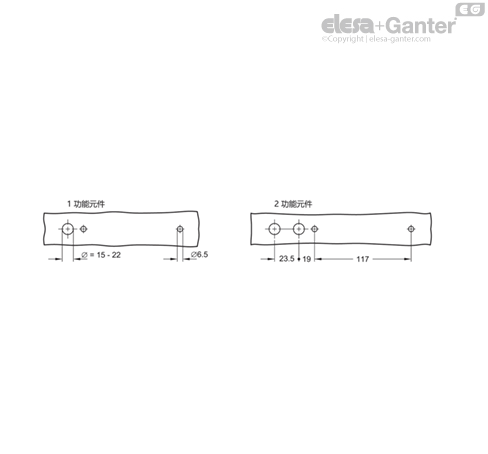

手柄可配备 1 个或 2 个功能元件。 根据连接的极性,LED 会亮起红色或绿色。
不带开关功能的补充型 U 形机柜手柄可为 GN 422.1.
| 电气和机械性能 | ||
| 按钮 | - | |
| 触点 | 转换触点,快速触点 | |
| 接触材料 | 银合金 | |
| 切换电压 | 最大. 125 V (连接器) | |
| 最大. 240 V (电缆) | ||
| 接触电流 | 最大. 3 A | |
| 机械寿命 | 106 开关循环 | |
| 电气寿命 | 50.000次开关循环(满载) | |
| LED 指示灯/LED 环形照明 | 24 V DC ± 10 % / 7 mA | |
| 工作电压 | ||
| 工作电流 | ||
| 双色(红色/绿色) | ||
| 使用类别 (按钮) | AC 15: 24 V AC / 1 A / DC 13: 24 V DC / 0.7 A | 根据IEC 60947-5-1 |
| AC 15: 110 V AC / 1 A / DC 13: 110 V DC / 0.2 A | ||
| AC 15: 220 V AC / 0.5 A / DC 13: 220 V DC / 0.1 A | ||
| - | - | |
| AC: 120 V AC / 5 A / DC: 12 V DC / 1 A | 根据UL 508 | |
| AC: 240 V AC / 3 A | ||
| 连接类型 | - | |
| 带开口端的电缆 (K2 / K5) | 带有绞合线的PUR电缆(2米或5米) | |
| 或 | - | |
| 带插头的电缆 (S025) | 5针连接器M12x1,带PUR电缆0.25米 | |
| 认证,一致性 | ||
| CE 认证 | ||
在安装、初始操作和使用过程中必须遵守操作说明中的信息。 这些信息随产品附上,或在 elesa-ganter.zh 的产品页面上以数字形式提供。

为防电缆损坏,电缆孔不能有毛刺
