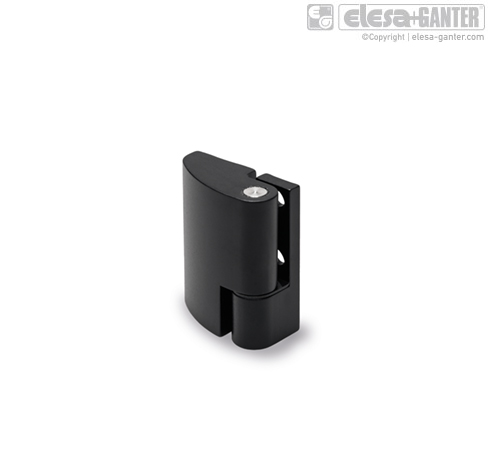

CMDX-AL-PD 窄门窗侧壁和薄板门的铰链 与合页在同一平面，向右侧开启

材料

阳极氧化铝制，黑色或本色，亚光饰面。

旋转销

AISI 304 不锈钢。

导销衬套

聚酰胺基（PA）高科技聚合体。

安装螺钉

不锈钢自攻螺钉 4.8x15.9 DIN 7982 (门框侧) 与不锈钢 M5x10 半圆头螺钉（门侧）。随货提供。

标准型号

• CMDX-AL-P: 与合页在同一平面。
• CMDX-AL-R: 带凸起合页
• CMDX-AL-PS: 与合页在同一平面，向左侧开启。
• CMDX-AL-RS: 带凸起合页，向左侧开启。
• CMDX-AL-PD: 与合页在同一平面，向右侧开启。
• CMDX-AL-RD: 带凸起合页，向右侧开启。

表面处理形式索引：

• AN: 阳极氧化铝制，本色。
• AB: 阳极氧化铝制，黑色。
