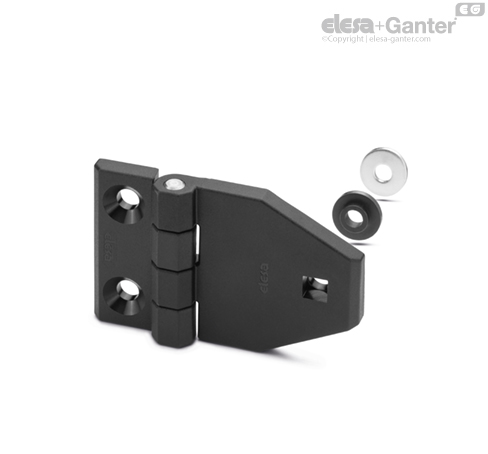

CFM-TR-G

可安装于玻璃或面板上的铰链

旋转角度 （近似值）

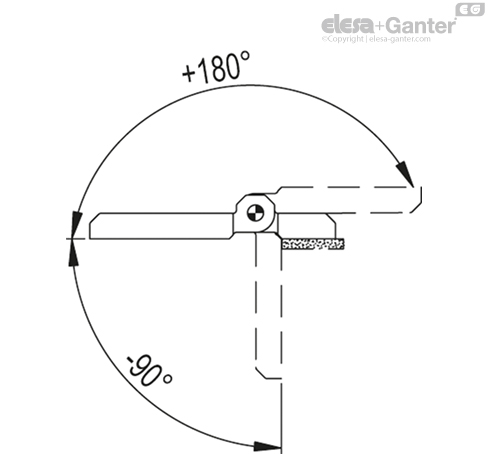

最大270°（在-90°至+180°之间，0°指两个互相连接的表面处于同一平面上的情况）。

切勿超过旋转角度限值，以免损害铰链的机械性能。

要选择使用类型适宜、数量恰当的铰链，参见 安装指引.



强度测试	轴向受力强度		径向受力强度		90° 角受力强度
说明	最大工作载荷 Ea [N]	破坏载荷 Ra [N]	最大工作载荷 Er [N]	破坏载荷 Rr [N]	最大工作载荷 E90 [N]	破坏载荷 R90 [N]
CFM-TR-G-B.40-SH-5	300	750	420	2500	420	1000
CFM-TR-G-B.50-SH-6	270	1040	480	3500	480	1000
CFM-TR-G-B.60-SH-6	250	1200	370	5000	370	2500

表中所示的不同铰链的最大工作负载值仅供参考。它们是在我们的实验室内，在设定温度和湿度（23°C - 50% RH）下、给定的条件及时间限度内测得的结果。在任何情况下，建议在安装结构时验证操作是否正确。

适用于玻璃或面板的安装说明

• 在玻璃或面板 (最小厚度 4 mm) 上钻孔 Ø 10.5 ^+0.2。

• 正面定中心放置铰链，并与配套部件 (d3) 的孔对齐，然后插入螺钉。

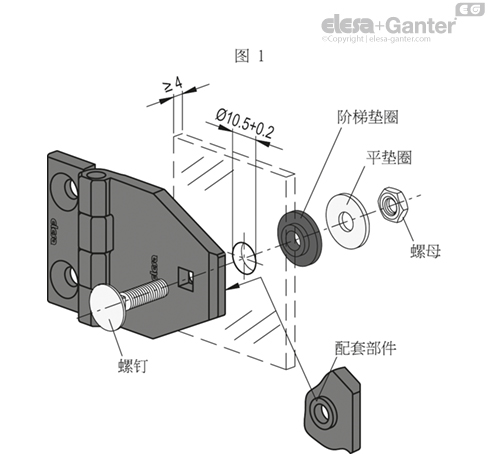

• 在反面，插入阶梯垫圈、平垫圈并使用螺母拧紧 (图 1)。

为实现正确动作，应至少安装两个铰链。
