类型
编号
AISI 303 不锈钢
销体表面硬化
杆用密封件
聚氨酯 PUR
活塞密封和 O 形圈
丁腈橡胶 (NBR)
磁铁
钕铁硼 (NdFeB)
传感器
传感器卡箍
聚甲醛 (POM), 黑色
ISO 8675 六角螺母
AISI 304 不锈钢

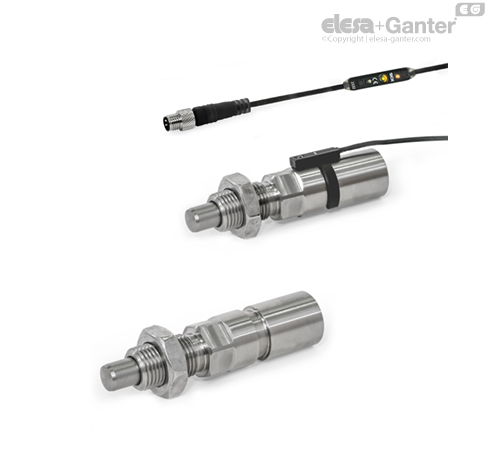

采用气动操作的不锈钢分度柱塞 GN 817.7 可以轻松、安全地集成到自动化过程中,并且可以放置在无法手动操作分度销的位置。 由于使用的材料,分度销也适用于更恶劣的环境。
集成磁铁允许传感器以电子方式查询分度销位置。 通过传感器电缆上的操作元件示教端部限制(伸出和收缩位置)。 它们各自发送一个高信号,该信号由各自的 LED 指示,例如,可由机器控制装置处理。
传感器电子设备也可以通过 IO 链路访问,并提供设置和读取开关点的功能,以及阻止操作元件上示教按钮的功能。 为了避免干涉,分度销上不应该有外部磁场作用。 气动分度柱塞配有锁紧螺母。 编码为 BS0,4 的传感器、传感器夹和内六角扳手也是分装供应的。
安装传感器夹时,可以自由确定传感器卡箍的径向位置。
安装步骤:
1.从侧面将传感器插入传感器卡箍中。
2.拧紧传感器的内六角螺钉。
3. 将传感器卡箍卡入分度销的环槽内,必要时可转动调整位置。
4. 在调试期间,根据随传感器提供的操作说明,经由操作元件或 IO 链路将传感器示教到末端位置。
| 气动特性 | |
| 工作压力 | 4 - 6 bar |
| 工作/运行介质 | 已过滤、已干燥空气、未上油或已上油 |
| 温度范围 | -20 °C ... +80 °C |
| 传感器的电气性能 | ||
| 输出功能 | 2x 常开 (NO) | |
| 输出类型 | 2x PNP | |
| 电源电压 | 12 - 30 V DC | |
| 连续电流 Ia | ≤ 100 mA | |
| 连接类型 | 4 针连接器 M8x1, | |
| 插头 (S) | 自由旋转,带滚花螺钉连接 | |
| 防护类型 | IP 67 | - |
| 功耗 | ≤ 15 mA | - |
| 电压降低 | ≤ 2.2 V | - |
| 防护等级 | III | - |
| 温度范围 | -20 °C ... +75 °C | - |
| 抗振动冲击 | 30 g, 11 ms / 10 ...55 Hz, 1 mm | - |
| EMV | 根据EN 60947-5-2 | - |
| 反极性保护 | 是 | - |
| 短路保护 | 是 | - |
| 激活脉冲抑制 | 是 | - |
| 通信接口 | IO-Link (V1.0) | - |
| 循环时间 2.3 ms | - | |
| 进程数据长度 2 bits | - | |
| 进程数据结构: | - | |
| 位 0 = 开关信号 Q1 | - | |
| 位 1 = 开关信号 Q2 | - | |
| 位 2...7 = 空 | - | |
| 认证, 一致性声明 | ||
