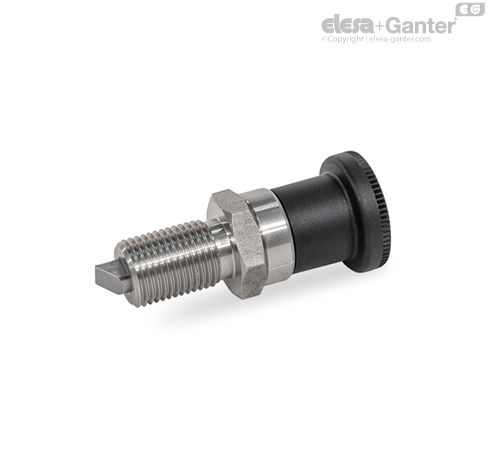

GN 824-B 分度销 不带定止位，不带锁紧螺母

分度销 GN 824 具有方形横截面的柱塞销、在一侧上的闩锁表面和在另一侧上的倒角。 当要固定的物体朝着斜面移动时，柱塞销被推回导向器，使凹槽和边缘穿过销。 当向着锁定表面移动时，销会自动锁入位置。 拉动旋钮可以松开闩锁。

具有静止位置的 C/CK 型分度销用于柱塞销暂时不接合的应用。 在这种情况下，旋钮被回缩，然后旋转 90°。 槽口会将销头固定在此位置。

当埋头螺钉未拧紧时，可以在 360° 的范围内自由调整斜面的方向。 这可以通过分度销体上的标记来识别。

• 分度销系列

• 定距衬套 GN 609.5

• ISO-基本公差

• 塑料特性

• 不锈钢特性



闩锁表面的位置可以 360° 自由调节。

安装步骤：

• 1. 用六角扳手松开平头螺钉。

• 2. 转动旋钮，将闩锁表面移动到所需位置。

• 3. 用六角扳手拧紧平头螺钉。
